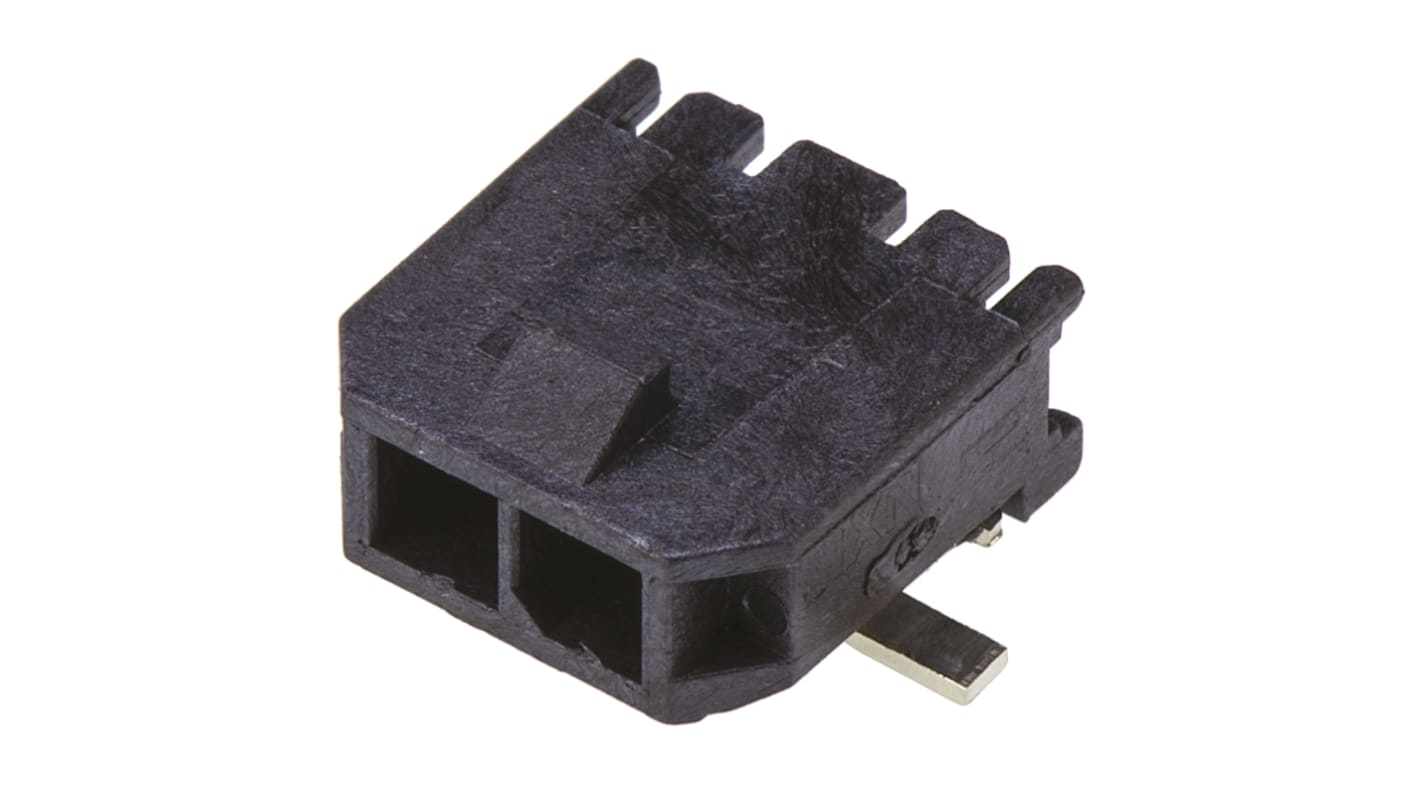

Molex 43650 Series Right Angle Surface PCB Header, 2 Contact(s), 3 mm Pitch, 1 Row, Shrouded
- RS Stock No.:
- 447-6811
- Distrelec หมายเลขบทความ:
- 304-42-701
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- 43650-0212
- ผู้ผลิต:
- Molex
รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า
มีส่วนลดเมื่อซื้อจำนวนมาก
ดูตัวเลือกการกำหนดราคาในการซื้อปริมาณมากยอดรวมย่อย (1 แพ็ค แพ็คละ 5 ชิ้น)*
THB343.35
(ไม่รวมภาษีมูลค่าเพิ่ม)
THB367.40
(รวมภาษีมูลค่าเพิ่ม)
ส่งฟรีหากซื้อเกิน ฿2,500.00
มีในสต็อก
- 625 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
- เพิ่มอีก 150 ชิ้นจะส่งได้หลังจากวันที่ 07 สิงหาคม 2569 ไปอีกประมาณ 7 วันทำการ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น | ต่อหน่วย | ต่อแพ็ค* |
|---|---|---|
| 5 - 95 | THB68.67 | THB343.35 |
| 100 - 370 | THB66.612 | THB333.06 |
| 375 - 1495 | THB64.558 | THB322.79 |
| 1500 - 2995 | THB63.184 | THB315.92 |
| 3000 + | THB61.81 | THB309.05 |
*ตัวบ่งบอกราคา / price indicative
- RS Stock No.:
- 447-6811
- Distrelec หมายเลขบทความ:
- 304-42-701
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- 43650-0212
- ผู้ผลิต:
- Molex
คุณสมบัติ / Specifications
ข้อมูลทางเทคนิค / Technical Data Sheets
Legislation and Compliance
รายละเอียดสินค้า / Product Details
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด | คุณลักษณะ | ค่า |
|---|---|---|
| Brand | Molex | |
| Product Type | PCB Header | |
| Series | 43650 | |
| Current | 8.5 | |
| Pitch | 3mm | |
| Number of Contacts | 2 | |
| Housing Material | High Temperature Thermoplastic | |
| Number of Rows | 1 | |
| Orientation | Right Angle | |
| Shrouded/Unshrouded | Shrouded | |
| Connector System | Wire-to-Board | |
| Mount Type | Surface | |
| Contact Material | Brass | |
| Contact Plating | Tin | |
| Row Pitch | 3mm | |
| Termination Type | Solder | |
| Minimum Operating Temperature | -40°C | |
| Contact Gender | Male | |
| Maximum Operating Temperature | 105°C | |
| Standards/Approvals | No | |
| Voltage | 600 | |
| เลือกทั้งหมด | ||
|---|---|---|
Brand Molex | ||
Product Type PCB Header | ||
Series 43650 | ||
Current 8.5 | ||
Pitch 3mm | ||
Number of Contacts 2 | ||
Housing Material High Temperature Thermoplastic | ||
Number of Rows 1 | ||
Orientation Right Angle | ||
Shrouded/Unshrouded Shrouded | ||
Connector System Wire-to-Board | ||
Mount Type Surface | ||
Contact Material Brass | ||
Contact Plating Tin | ||
Row Pitch 3mm | ||
Termination Type Solder | ||
Minimum Operating Temperature -40°C | ||
Contact Gender Male | ||
Maximum Operating Temperature 105°C | ||
Standards/Approvals No | ||
Voltage 600 | ||
Molex 43650 Series PCB Header, 3mm Pitch, 8.5A Current Rating - 43650-0212
This PCB header is a shrouded, right-angle connector designed for surface mounting. With a 3.0mm pitch, it includes two circuits in a single row for effective wire-to-board connections. Compliant with high electrical ratings, it is suitable for various power applications in electronic devices.
Features & Benefits
• High current capability of 8.5A enhances power delivery
• Glow wire compliant for increased safety in applications
• Durable tin plating on brass contacts ensures longevity
• Surface mount design simplifies PCB assembly processes
• Right-angle orientation allows for improved space utilisation
• Integrated PCB locator supports secure positioning during installation
Applications
• Ideal for high-temperature environments in automation systems
• Utilised in power distribution boards within electrical assemblies
• Suitable for consumer electronics that require Compact layouts
• Commonly employed in mechanical devices needing reliable connections
• Effective in systems requiring efficient wire-to-board configurations
What is the maximum operating temperature range for this connector?
It operates efficiently within temperatures from -40°C to +105°C, ensuring versatility in various applications.
How many mating cycles can this component withstand?
It is designed to endure up to 30 mating cycles, offering a robust connection over time.
What are the recommendations for PCB thickness when using this header?
A recommended PCB thickness of 1.60mm supports optimal functionality and secure mounting.
How does the glow wire compliance benefit this product?
The glow wire compliance indicates the connector can withstand high temperatures without igniting, improving safety in electrical applications.
