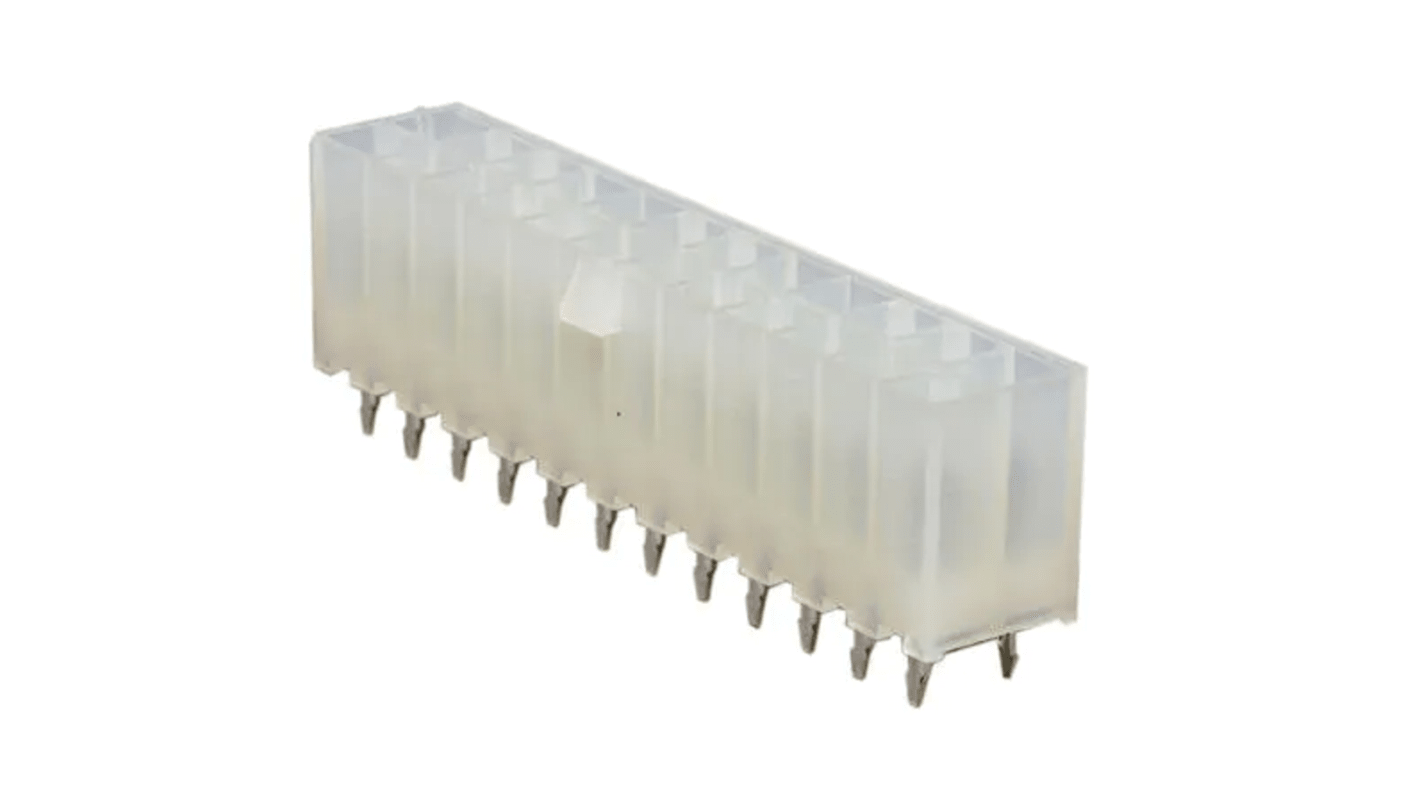

Molex Mini-Fit Jr Series Vertical Through Hole PCB Header, 24 Contact(s), 4.2 mm Pitch, 2 Row, Shrouded

RS Stock No.:: 189-1421
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: 39-28-1243
ผู้ผลิต:: Molex

Molex Mini-Fit Jr Series Vertical Through Hole PCB Header, 24 Contact(s), 4.2 mm Pitch, 2 Row, Shrouded

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า

มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 ถุง ถุงละ 200 ชิ้น)*

THB10,832.00

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB11,590.00

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

มีในสต็อก

เพิ่มอีก 1,400 ชิ้นจะส่งได้หลังจากวันที่ 15 ธันวาคม 2568 ไปอีกประมาณ 7 วันทำการ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย	ต่อถุง*
200 - 200	THB54.16	THB10,832.00
400 - 600	THB52.969	THB10,593.80
800 +	THB51.831	THB10,366.20

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 189-1421
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: 39-28-1243
ผู้ผลิต:: Molex

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	Molex
	Product Type	PCB Header
	Series	Mini-Fit Jr
	Pitch	4.2mm
	Current	9A
	Number of Contacts	24
	Housing Material	Nylon
	Number of Rows	2
	Orientation	Vertical
	Shrouded/Unshrouded	Shrouded
	Connector System	Wire-to-Board
	Mount Type	Through Hole
	Contact Plating	Tin
	Contact Material	Brass
	Minimum Operating Temperature	-40°C
	Termination Type	Solder
	Row Pitch	4.2mm
	Maximum Operating Temperature	105°C
	Contact Gender	Male
	Standards/Approvals	No
	Voltage	600 V

	เลือกทั้งหมด
	Brand Molex
	Product Type PCB Header
	Series Mini-Fit Jr
	Pitch 4.2mm
	Current 9A
	Number of Contacts 24
	Housing Material Nylon
	Number of Rows 2
	Orientation Vertical
	Shrouded/Unshrouded Shrouded
	Connector System Wire-to-Board
	Mount Type Through Hole
	Contact Plating Tin
	Contact Material Brass
	Minimum Operating Temperature -40°C
	Termination Type Solder
	Row Pitch 4.2mm
	Maximum Operating Temperature 105°C
	Contact Gender Male
	Standards/Approvals No
	Voltage 600 V

ล็อกอินเพื่อดูโมเดล CAD

COO (Country of Origin):: MX

Molex Mini-Fit Jr Series PCB Header, 9A Current Rating, 4.2mm Pitch - 39-28-1243

This PCB header belongs to the Mini-Fit Jr. range, designed for effective power connections between wires and printed circuit boards. Its dual-row, vertical orientation provides a space-saving solution with robust performance across various applications in automation, electronics, and electrical sectors. Constructed from durable materials, this connector is suitable for high-current applications.

Features & Benefits

• 4.2mm pitch header ensures compact design

• Through-hole termination method allows for secure mounting

• Made from high-quality brass with tin plating for durability

Applications

• Used in power distribution for automotive electronic systems

• Employed in industrial equipment requiring secure wire connections

• Ideal for consumer electronics needing dependable connectors

What is the maximum operating temperature for use?

The operating temperature range is from -40°C to +105°C, permitting use in diverse environments.

Can it be used for higher amperage requirements?

For increased amperage needs up to 13A per circuit, it is advisable to use compatible Mini-Fit Plus terminals and headers for greater performance.

How does the shrouded design benefit installation?

The shrouded design aids in preventing misalignment during connector mating, ensuring a secure connection.

What type of circuit boards is it compatible with?

This header is compatible with PCB thicknesses around 1.60mm, suitable for standard circuit board designs.
