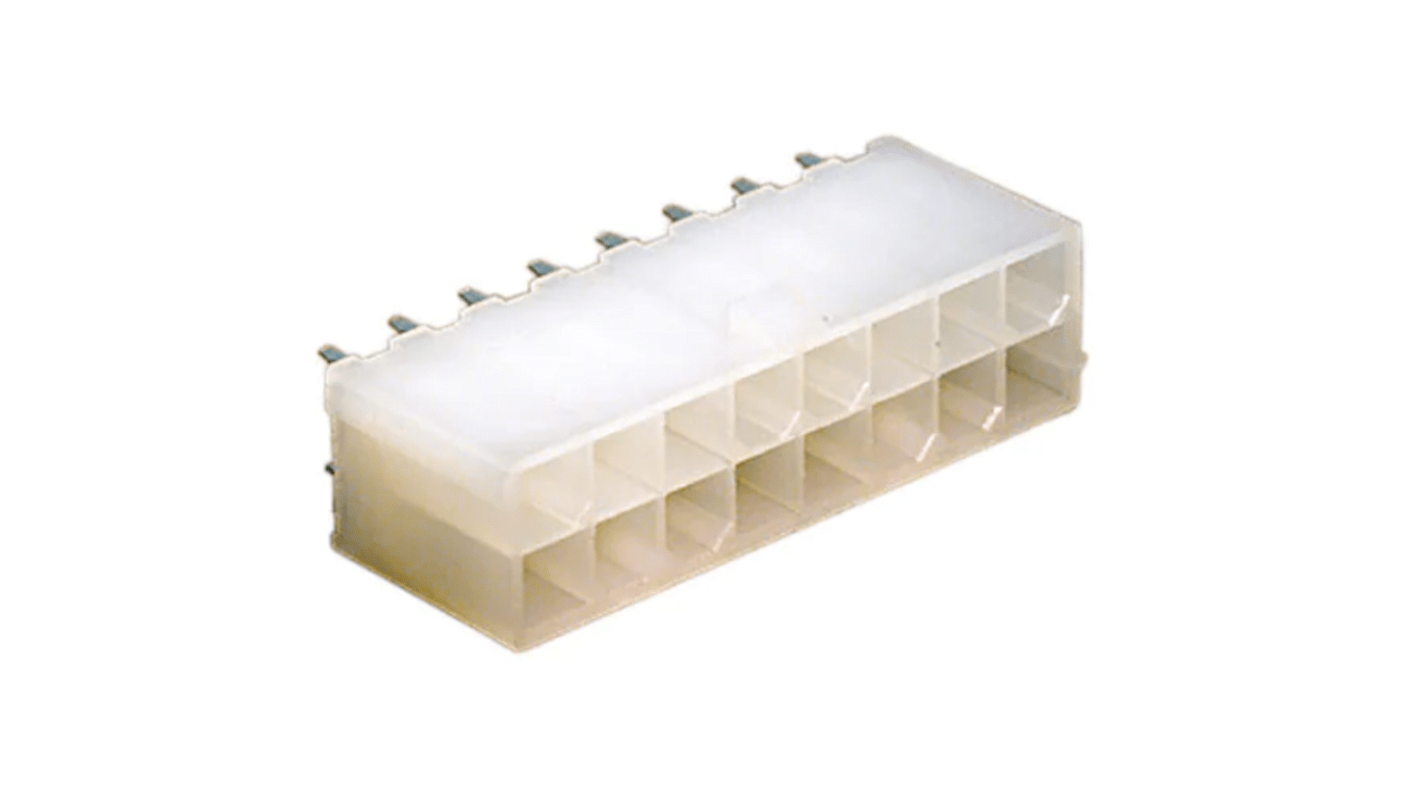

Molex Mini-Fit Jr Series Vertical Through Hole PCB Header, 16 Contact(s), 4.2 mm Pitch, 2 Row, Shrouded

RS Stock No.:: 189-1409
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: 39-28-1163
ผู้ผลิต:: Molex

Molex Mini-Fit Jr Series Vertical Through Hole PCB Header, 16 Contact(s), 4.2 mm Pitch, 2 Row, Shrouded

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า

มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 กล่อง กล่องละ 400 ชิ้น)*

THB18,740.00

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB20,052.00

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

มีในสต็อก

เพิ่มอีก 800 ชิ้นจะส่งได้หลังจากวันที่ 12 มกราคม 2569 ไปอีกประมาณ 7 วันทำการ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย	ต่อกล่อง*
400 - 400	THB46.85	THB18,740.00
800 - 1200	THB45.819	THB18,327.60
1600 +	THB44.835	THB17,934.00

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 189-1409
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: 39-28-1163
ผู้ผลิต:: Molex

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	Molex
	Series	Mini-Fit Jr
	Product Type	PCB Header
	Current	9A
	Pitch	4.2mm
	Number of Contacts	16
	Housing Material	Nylon
	Number of Rows	2
	Orientation	Vertical
	Shrouded/Unshrouded	Shrouded
	Connector System	Wire-to-Board
	Mount Type	Through Hole
	Contact Material	Brass
	Contact Plating	Tin
	Minimum Operating Temperature	-40°C
	Termination Type	Solder
	Row Pitch	4.2mm
	Contact Gender	Male
	Maximum Operating Temperature	105°C
	Standards/Approvals	No
	Voltage	600 V

	เลือกทั้งหมด
	Brand Molex
	Series Mini-Fit Jr
	Product Type PCB Header
	Current 9A
	Pitch 4.2mm
	Number of Contacts 16
	Housing Material Nylon
	Number of Rows 2
	Orientation Vertical
	Shrouded/Unshrouded Shrouded
	Connector System Wire-to-Board
	Mount Type Through Hole
	Contact Material Brass
	Contact Plating Tin
	Minimum Operating Temperature -40°C
	Termination Type Solder
	Row Pitch 4.2mm
	Contact Gender Male
	Maximum Operating Temperature 105°C
	Standards/Approvals No
	Voltage 600 V

ล็อกอินเพื่อดูโมเดล CAD

Molex Mini-Fit Jr Series PCB Header, 9A Current Rating, 4.2mm Pitch - 39-28-1163

This PCB header is designed to ensure power connections in various electronic applications. As part of the Mini-Fit Jr. series, it offers a robust solution for wire-to-board connections while accommodating high current levels. Its vertical orientation and shrouded design enhance protection against accidental disconnections, making it suitable for sectors such as automation and electronics.

Features & Benefits

• Made from Durable polyamide nylon for increased longevity

• Compatible with standard Mini-Fit female terminals for easy integration

• Maximises circuit density with a dual-row configuration

Applications

• Used in power distribution for electronic assemblies

• Integrated within control modules for automation systems

• Applicable in automotive electronics for dependable connections

What are the recommended PCB thickness specifications for installation?

The recommended PCB thickness for optimal performance is 1.60mm.

What is the operating temperature range for this connector?

The operating temperature range is from -40°C to +105°C, suitable for diverse environments.

Is the connector locked in place once inserted?

Yes, it features a lock to the mating part, ensuring stability during operation.

How should I ensure proper mating with compatible terminals?

Use standard Mini-Fit female terminals to achieve a secure connection.
