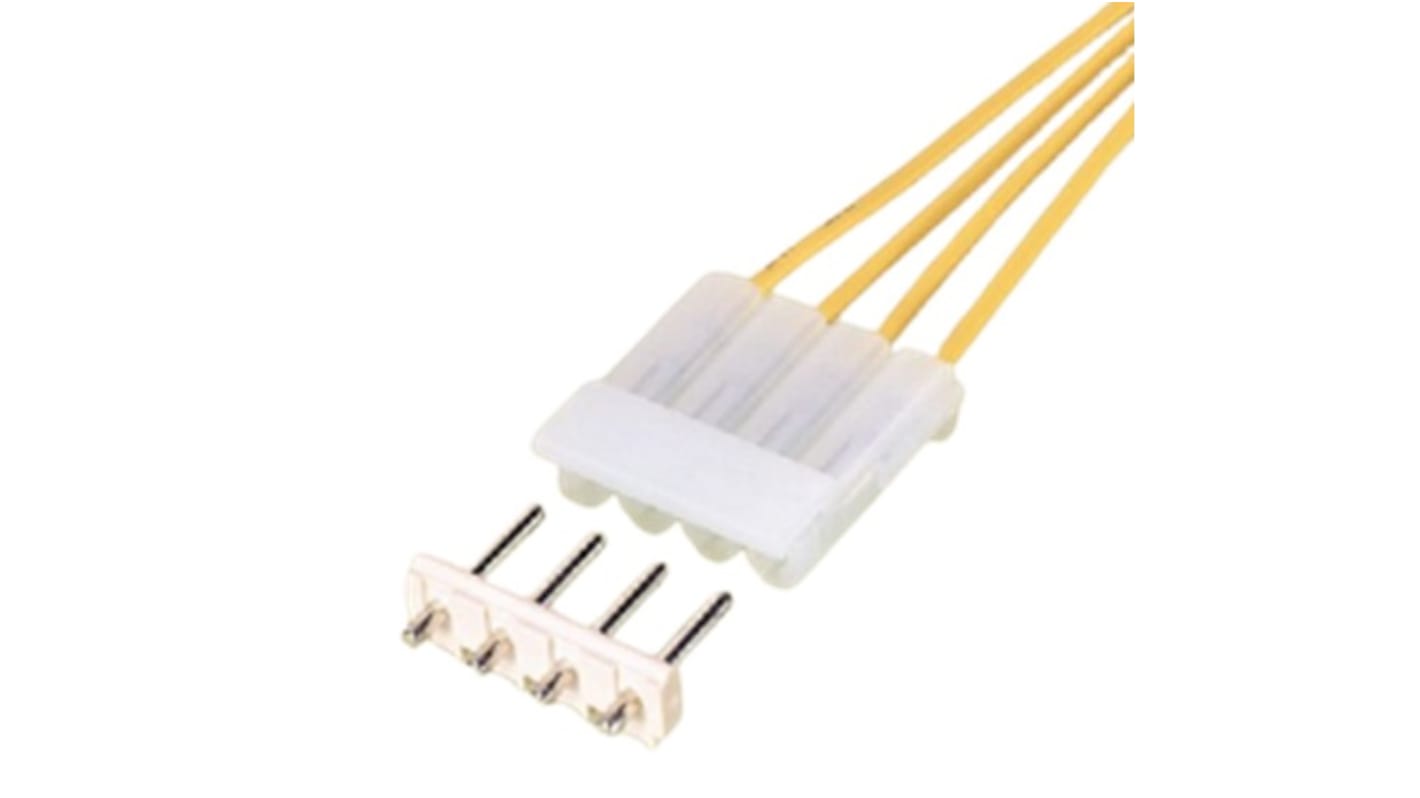

JST V Series Top Entry Through Hole Pin Header, 4 Contact(s), 5 mm Pitch, 1 Row, Unshrouded
- RS Stock No.:
- 185-6964
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- RTB-1.5-4P (LF)
- ผู้ผลิต:
- JST
มีส่วนลดเมื่อซื้อจำนวนมาก
ดูตัวเลือกการกำหนดราคาในการซื้อปริมาณมากยอดรวมย่อย (1 แพ็ค แพ็คละ 25 ชิ้น)*
THB281.40
(ไม่รวมภาษีมูลค่าเพิ่ม)
THB301.10
(รวมภาษีมูลค่าเพิ่ม)
ส่งฟรีหากซื้อเกิน ฿2,500.00
มีในสต็อก
- 50 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
- เพิ่มอีก 450 ชิ้นจะส่งได้หลังจากวันที่ 09 กันยายน 2569 ไปอีกประมาณ 7 วันทำการ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น | ต่อหน่วย | ต่อแพ็ค* |
|---|---|---|
| 25 - 50 | THB11.256 | THB281.40 |
| 75 - 175 | THB10.702 | THB267.55 |
| 200 - 275 | THB10.166 | THB254.15 |
| 300 - 375 | THB9.67 | THB241.75 |
| 400 + | THB9.173 | THB229.33 |
*ตัวบ่งบอกราคา / price indicative
- RS Stock No.:
- 185-6964
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- RTB-1.5-4P (LF)
- ผู้ผลิต:
- JST
คุณสมบัติ / Specifications
ข้อมูลทางเทคนิค / Technical Data Sheets
Legislation and Compliance
รายละเอียดสินค้า / Product Details
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด | คุณลักษณะ | ค่า |
|---|---|---|
| Brand | JST | |
| Series | V | |
| Product Type | Pin Header | |
| Pitch | 5mm | |
| Current | 5A | |
| Number of Contacts | 4 | |
| Housing Material | Fibreglass Reinforced Polybutylene Terephthalate | |
| Number of Rows | 1 | |
| Orientation | Top Entry | |
| Shrouded/Unshrouded | Unshrouded | |
| Connector System | Wire-to-Board | |
| Mount Type | Through Hole | |
| Contact Material | Brass | |
| Contact Plating | Copper | |
| Termination Type | Solder | |
| Minimum Operating Temperature | -25°C | |
| Row Pitch | 5mm | |
| Maximum Operating Temperature | 85°C | |
| Contact Gender | Male | |
| Mating Pin Length | 9.15mm | |
| Standards/Approvals | No | |
| Voltage | 250V | |
| เลือกทั้งหมด | ||
|---|---|---|
Brand JST | ||
Series V | ||
Product Type Pin Header | ||
Pitch 5mm | ||
Current 5A | ||
Number of Contacts 4 | ||
Housing Material Fibreglass Reinforced Polybutylene Terephthalate | ||
Number of Rows 1 | ||
Orientation Top Entry | ||
Shrouded/Unshrouded Unshrouded | ||
Connector System Wire-to-Board | ||
Mount Type Through Hole | ||
Contact Material Brass | ||
Contact Plating Copper | ||
Termination Type Solder | ||
Minimum Operating Temperature -25°C | ||
Row Pitch 5mm | ||
Maximum Operating Temperature 85°C | ||
Contact Gender Male | ||
Mating Pin Length 9.15mm | ||
Standards/Approvals No | ||
Voltage 250V | ||
- COO (Country of Origin):
- JP
PCB Connectors including FFC / FPC, board-to-board, wire to board, crimp style, IDC connectors and more
The V connector can have from two to six circuits. A single contact position is provided 7.5mm (.295") away from the adjacent position, while the pitch of the other positions is 5.0mm (.197"). This prevents reverse connection of the receptacle and header.
Anti-mis insertion construction
One position has a different pitch than the others. This provides the connector with polarization and prevents mis insertion.
Two-point contact
Each contact has two wiping areas which ensure stable and reliable connection.
