JST HYV Series Vertical Surface PCB Header, 2 Contact(s), 5 mm Pitch, 1 Row, Shrouded

RS Stock No.:: 185-6711
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: B02B-HYVSS-A-1
ผู้ผลิต:: JST

JST HYV Series Vertical Surface PCB Header, 2 Contact(s), 5 mm Pitch, 1 Row, Shrouded

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า

ดู PCB Headers ทั้งหมด

ยอดรวมย่อย (1 กล่อง กล่องละ 150 ชิ้น)*

THB1,618.80

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB1,732.05

(รวมภาษีมูลค่าเพิ่ม)

ไม่สามารถเข้าถึงข้อมูลสต็อกได้ในขณะนี้ - โปรดกลับมาตรวจสอบอีกครั้งภายหลัง

ชิ้น	ต่อหน่วย	ต่อกล่อง*
150 +	THB10.792	THB1,618.80

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 185-6711
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: B02B-HYVSS-A-1
ผู้ผลิต:: JST

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	JST
	Product Type	PCB Header
	Series	HYV
	Pitch	5mm
	Current	10A
	Housing Material	Glass Filled Nylon
	Number of Contacts	2
	Number of Rows	1
	Orientation	Vertical
	Shrouded/Unshrouded	Shrouded
	Connector System	Wire-to-Board
	Mount Type	Surface
	Contact Material	Copper Alloy
	Row Pitch	5mm
	Termination Type	Crimp
	Minimum Operating Temperature	-25°C
	Maximum Operating Temperature	85°C
	Contact Gender	Male
	Standards/Approvals	No
	Voltage	300 V

	เลือกทั้งหมด
	Brand JST
	Product Type PCB Header
	Series HYV
	Pitch 5mm
	Current 10A
	Housing Material Glass Filled Nylon
	Number of Contacts 2
	Number of Rows 1
	Orientation Vertical
	Shrouded/Unshrouded Shrouded
	Connector System Wire-to-Board
	Mount Type Surface
	Contact Material Copper Alloy
	Row Pitch 5mm
	Termination Type Crimp
	Minimum Operating Temperature -25°C
	Maximum Operating Temperature 85°C
	Contact Gender Male
	Standards/Approvals No
	Voltage 300 V

Datasheet B02B-HYVSS-A-1

COO (Country of Origin):: JP

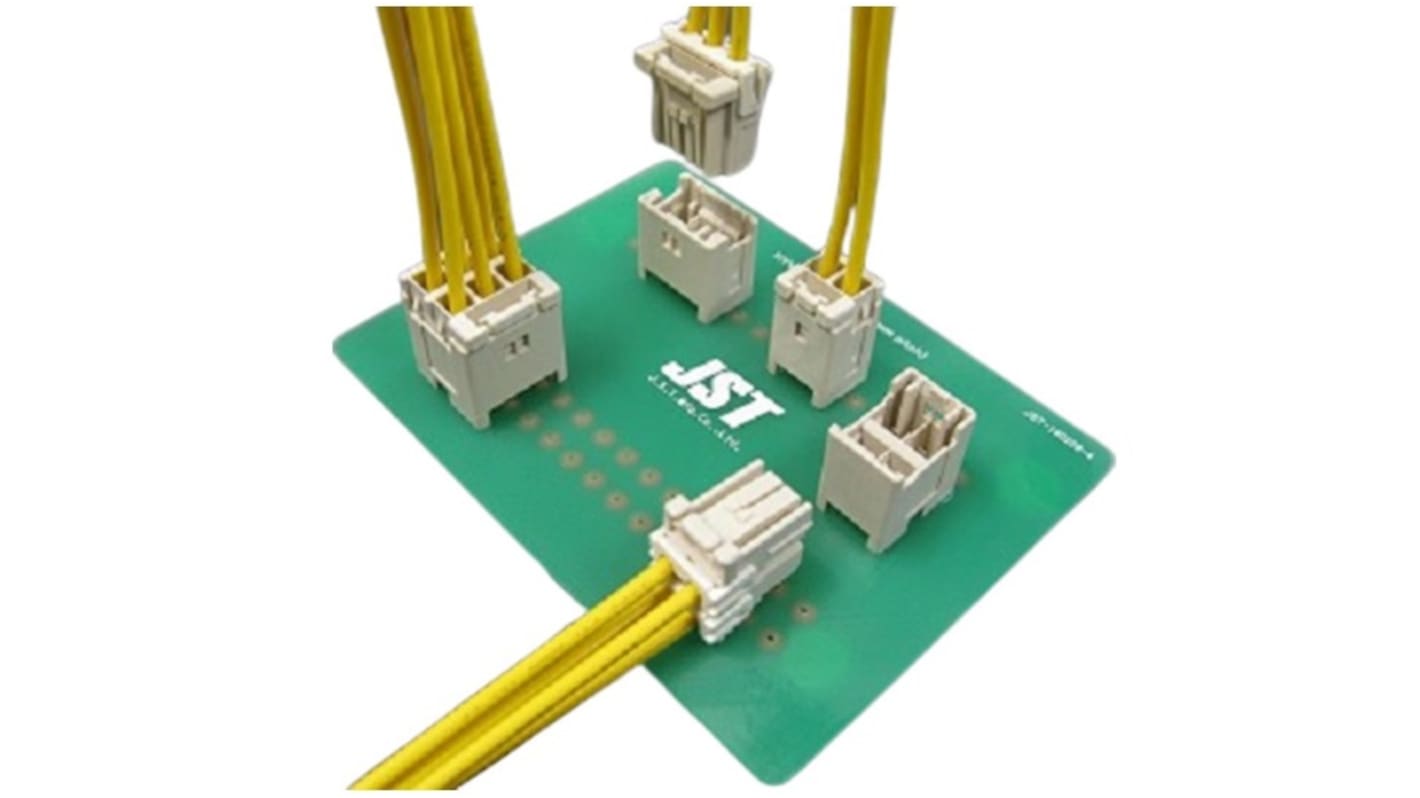

This HYV connector is 5.0mm pitch wire-to-board type connector and has the mechanism to suppress the incomplete mating in mating operation. Box shaped contact to prevent the influence by external forces, thereby increasing safety of large current circuit connection. 4 type key patterns prevents mismatching when using multiple pieces connector in the same model.

Keying structure

Secure locking structure

Inertia lock structure

Retainer mountable type

Header for use specifically with resin coated ('potted') PC board

JST HYV Series Vertical Surface PCB Header, 2 Contact(s), 5 mm Pitch, 1 Row, Shrouded
