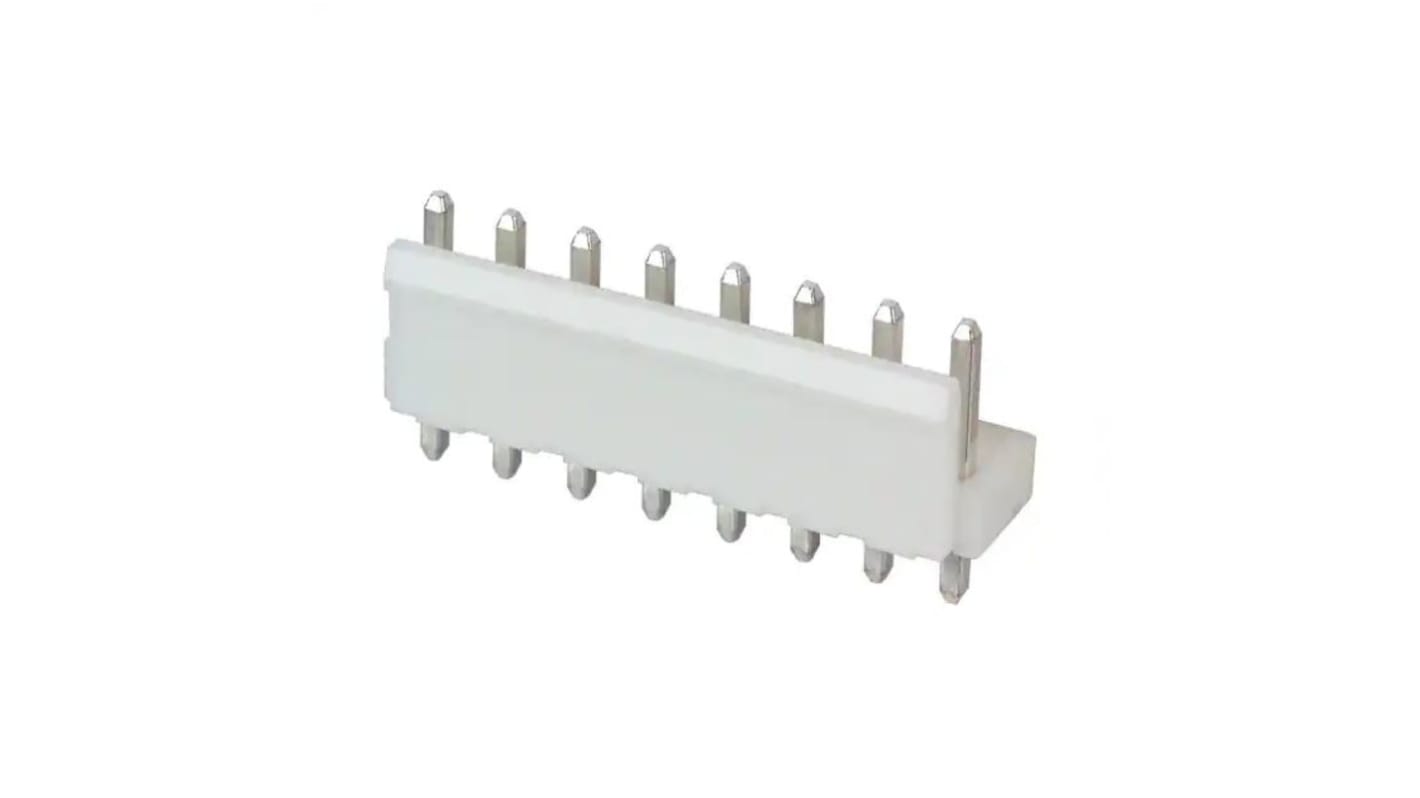

JST VH Series Top Entry Through Hole PCB Header, 8 Contact(s), 3.96 mm Pitch, 1 Row, Shrouded

RS Stock No.:: 184-8346
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: B8P-VH-B(LF)(SN)
ผู้ผลิต:: JST

JST VH Series Top Entry Through Hole PCB Header, 8 Contact(s), 3.96 mm Pitch, 1 Row, Shrouded

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า

ดู PCB Headers ทั้งหมด

มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 แพ็ค แพ็คละ 20 ชิ้น)*

THB371.52

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB397.52

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

หมดสต็อกชั่วคราว

280 ชิ้นจะส่งได้หลังจากวันที่ 24 ธันวาคม 2568 ไปอีกประมาณ 7 วันทำการ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย	ต่อแพ็ค*
20 - 40	THB18.576	THB371.52
60 - 80	THB18.112	THB362.24
100 +	THB17.659	THB353.18

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 184-8346
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: B8P-VH-B(LF)(SN)
ผู้ผลิต:: JST

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	JST
	Series	VH
	Product Type	PCB Header
	Pitch	3.96mm
	Current	10A
	Number of Contacts	8
	Housing Material	Fibreglass Reinforced Polybutylene Terephthalate
	Number of Rows	1
	Orientation	Top Entry
	Shrouded/Unshrouded	Shrouded
	Connector System	Wire-to-Board
	Mount Type	Through Hole
	Contact Material	Brass
	Termination Type	Crimp
	Minimum Operating Temperature	-25°C
	Row Pitch	3.96mm
	Maximum Operating Temperature	85°C
	Contact Gender	Male
	Standards/Approvals	No
	Voltage	250 V

	เลือกทั้งหมด
	Brand JST
	Series VH
	Product Type PCB Header
	Pitch 3.96mm
	Current 10A
	Number of Contacts 8
	Housing Material Fibreglass Reinforced Polybutylene Terephthalate
	Number of Rows 1
	Orientation Top Entry
	Shrouded/Unshrouded Shrouded
	Connector System Wire-to-Board
	Mount Type Through Hole
	Contact Material Brass
	Termination Type Crimp
	Minimum Operating Temperature -25°C
	Row Pitch 3.96mm
	Maximum Operating Temperature 85°C
	Contact Gender Male
	Standards/Approvals No
	Voltage 250 V

Datasheet B8P-VH-B(LF)(SN)

COO (Country of Origin):: MY

With a large current carrying capacity, the VH connector can be used with a wide variety of signal, power supply, and output circuits. Compact connector (with a mounting height of 16.5mm) with a large capacity (10A). The housing has a lock mechanism which prevents the connector from coming loose due to vibration. The mechanism also prevents misinsertion. This small, field-proven connector for PC boards is reliable and has a large current carrying capacity. It can be used with a wide variety of signal, power supply, and output circuits that appear in consumer electronic products.

Proven box contact

This connector was developed with the same box-shaped contact design used successfully in the NH connectors. The reliable VH connector can be used in a wide variety of applications, from low-voltage, low-current signal circuits to power supply circuits having a relatively large capacity.

Compact connector with a large capacity

Even though this connector has a large current carrying capacity (10A), it is compact, with a mounting height of 16.5mm (.650").

Secure contact and mounting

The housing has a lock mechanism which prevents the connector from coming loose due to vibration. The mechanism also prevents misinsertion (misalignment or reverse insertion).
