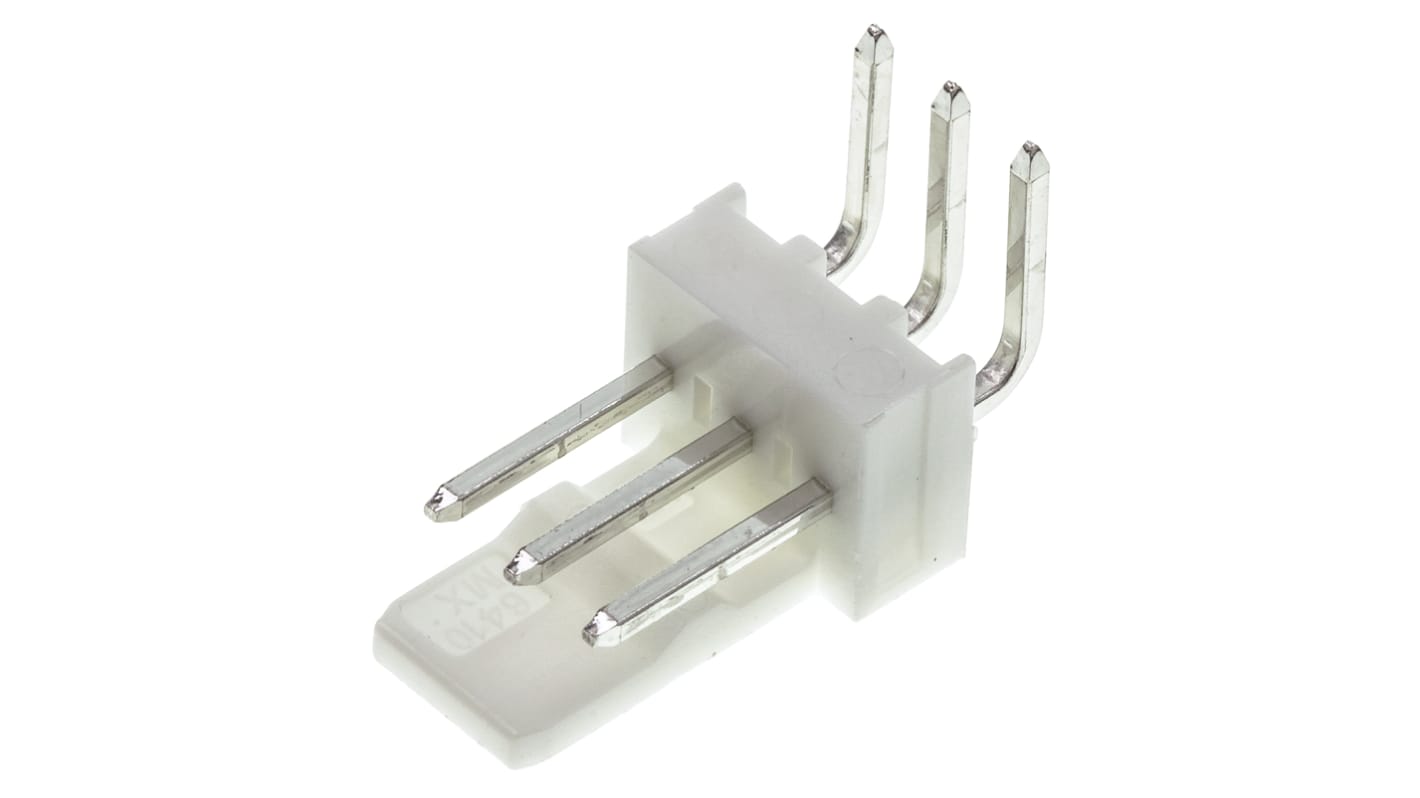

Molex KK 254 Series Right Angle Through Hole Pin Header, 3 Contact(s), 2.54 mm Pitch, 1 Row, Unshrouded

RS Stock No.:: 173-2922
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: 22-05-7038
ผู้ผลิต:: Molex

Molex KK 254 Series Right Angle Through Hole Pin Header, 3 Contact(s), 2.54 mm Pitch, 1 Row, Unshrouded

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า

มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 แพ็ค แพ็คละ 5 ชิ้น)*

THB125.35

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB134.10

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

มีในสต็อก

2,105 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
เพิ่มอีก 4,020 ชิ้นจะส่งได้หลังจากวันที่ 23 ธันวาคม 2568 ไปอีกประมาณ 7 วันทำการ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย	ต่อแพ็ค*
5 - 95	THB25.07	THB125.35
100 - 370	THB24.63	THB123.15
375 - 1495	THB24.014	THB120.07
1500 - 2995	THB23.414	THB117.07
3000 +	THB22.828	THB114.14

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 173-2922
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: 22-05-7038
ผู้ผลิต:: Molex

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	Molex
	Series	KK 254
	Product Type	Pin Header
	Current	4A
	Pitch	2.54mm
	Number of Contacts	3
	Housing Material	Nylon
	Number of Rows	1
	Orientation	Right Angle
	Shrouded/Unshrouded	Unshrouded
	Connector System	Wire-to-Board
	Mount Type	Through Hole
	Contact Material	Brass
	Contact Plating	Tin
	Termination Type	Solder
	Row Pitch	2.54mm
	Minimum Operating Temperature	-40°C
	Contact Gender	Male
	Tail Pin Length	3.8mm
	Maximum Operating Temperature	105°C
	Standards/Approvals	No
	Mating Pin Length	2.54mm
	Voltage	250 V
	Distrelec Product Id	304-38-605

	เลือกทั้งหมด
	Brand Molex
	Series KK 254
	Product Type Pin Header
	Current 4A
	Pitch 2.54mm
	Number of Contacts 3
	Housing Material Nylon
	Number of Rows 1
	Orientation Right Angle
	Shrouded/Unshrouded Unshrouded
	Connector System Wire-to-Board
	Mount Type Through Hole
	Contact Material Brass
	Contact Plating Tin
	Termination Type Solder
	Row Pitch 2.54mm
	Minimum Operating Temperature -40°C
	Contact Gender Male
	Tail Pin Length 3.8mm
	Maximum Operating Temperature 105°C
	Standards/Approvals No
	Mating Pin Length 2.54mm
	Voltage 250 V
	Distrelec Product Id 304-38-605

ล็อกอินเพื่อดูโมเดล CAD

Molex Right-Angle PCB Pin Header, 3 Way, 1 Row - KK 254 Series - 22-05-7038

Make multiple signal connections to a printed circuit board (PCB) using one connection Block with this 3-way pin header from Molex. The wire-to-board header is easy to work with, as it's simple to solder onto your electrical board. A friction lock feature ensures a secure hold when mated, making the unit suitable for use in environments where vibration is likely. Its nylon body is abrasion-resistant for longevity, while its tin-plated brass contacts conduct electricity well to keep systems running optimally.

• Flame-retardant, so won't catch alight in the event of a fire

• Right-angle orientation for easier attachment of connectors

• Space-saving low pitch of 2.54mm for maximum packing efficiency on a PCB

• Up to 25 mating cycles means it's Durable and long-lasting

Applications

• Automotive industry

• Medical and pharmaceutical industries

• Computer mainframes

Is this pin header polarised?

Yes, this pin header is polarised to help prevent accidental mating with mismatched parts.

Are the pins on this PCB header shrouded?

No, the pins on this PCB header aren't shrouded, which makes it less bulky.

KK Wire-to Board PCB Pin Header with Friction Lock 7395 Series

The KK 254 Wire-to-Board, PCB Pin Header, Right Angle with Friction Lock 7395 Series is end stackable. The contact pins are 0.64 mm square and MADE from Tin plated Brass for these KK 7395 Series 254 Wire-to Board Friction Lock PCB Pin Headers. The housing material for these Wire-to Board KK 254 7395 Series Friction Lock PCB Pin Headers is a UL 94V-0 rated Nylon.
