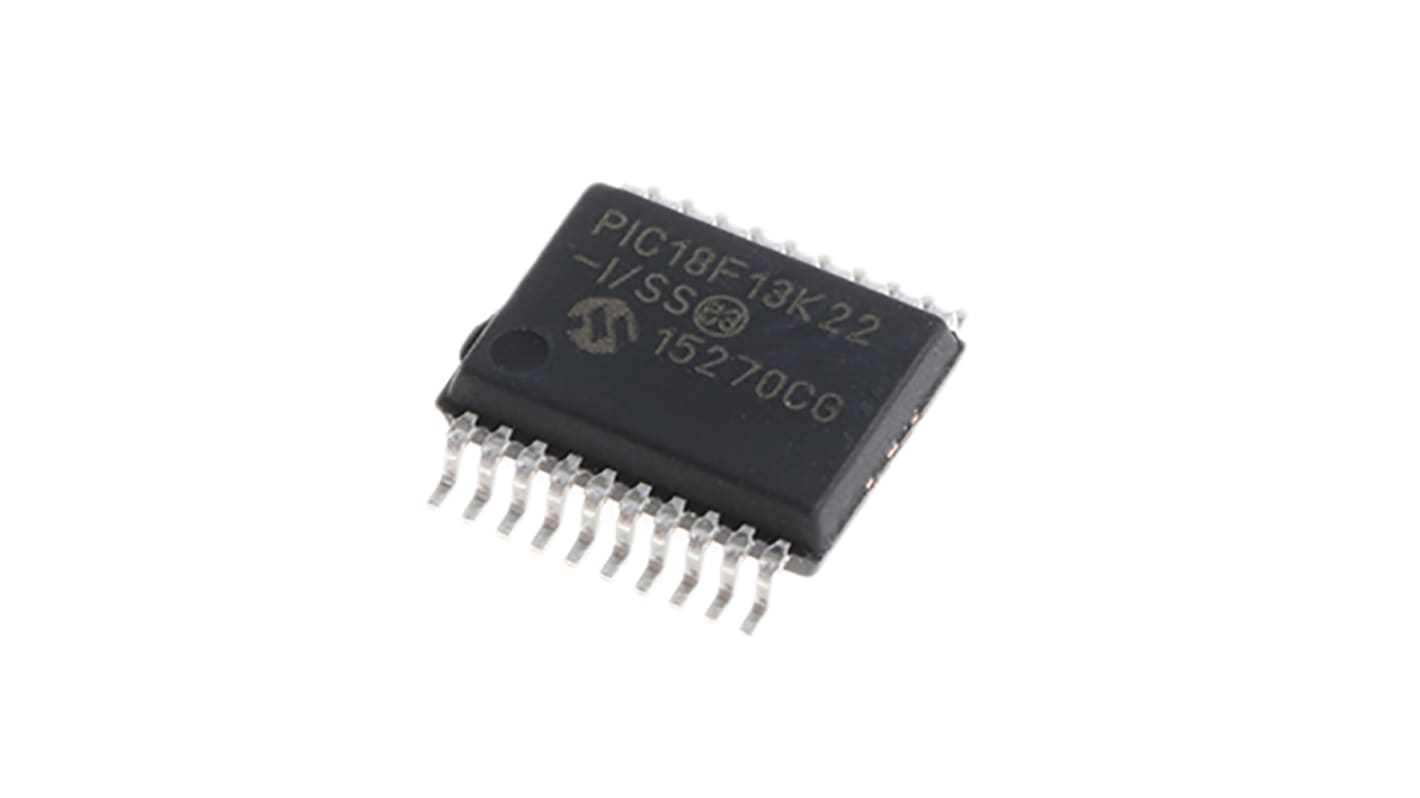

Microchip, 8bit PIC, PIC18F Microcontroller, 64MHz, 8 kB, 256 B Flash, 20-Pin SSOP

RS Stock No.:: 666-9841
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: PIC18F13K22-I/SS
ผู้ผลิต:: Microchip

Microchip, 8bit PIC, PIC18F Microcontroller, 64MHz, 8 kB, 256 B Flash, 20-Pin SSOP

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า

มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 แพ็ค แพ็คละ 2 ชิ้น)*

THB155.98

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB166.90

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

หมดสต็อกชั่วคราว

536 ชิ้นจะส่งได้หลังจากวันที่ 13 มกราคม 2569 ไปอีกประมาณ 7 วันทำการ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย	ต่อแพ็ค*
2 - 16	THB77.99	THB155.98
18 - 32	THB76.045	THB152.09
34 +	THB74.87	THB149.74

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 666-9841
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: PIC18F13K22-I/SS
ผู้ผลิต:: Microchip

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	Microchip
	Family Name	PIC18F
	Package Type	SSOP
	Mounting Type	Surface Mount
	Pin Count	20
	Device Core	PIC
	Data Bus Width	8bit
	Program Memory Size	8 kB, 256 B
	Maximum Frequency	64MHz
	RAM Size	256 B
	USB Channels	0
	Number of PWM Units	1
	Number of SPI Channels	1
	Number of CAN Channels	0
	Number of UART Channels	0
	Number of I2C Channels	1
	Typical Operating Supply Voltage	2.3 → 5.5 V
	Number of USART Channels	1
	Minimum Operating Temperature	-40 °C
	Number of ADC Units	1
	Width	5.6mm
	Instruction Set Architecture	RISC
	ADCs	12 x 10 bit
	Program Memory Type	Flash
	Maximum Operating Temperature	+85 °C
	Length	7.5mm
	Height	1.85mm
	Number of LIN Channels	0
	Pulse Width Modulation	1(ECCP)
	Number of Ethernet Channels	0
	Dimensions	7.5 x 5.6 x 1.85mm
	Number of PCI Channels	0

	เลือกทั้งหมด
	Brand Microchip
	Family Name PIC18F
	Package Type SSOP
	Mounting Type Surface Mount
	Pin Count 20
	Device Core PIC
	Data Bus Width 8bit
	Program Memory Size 8 kB, 256 B
	Maximum Frequency 64MHz
	RAM Size 256 B
	USB Channels 0
	Number of PWM Units 1
	Number of SPI Channels 1
	Number of CAN Channels 0
	Number of UART Channels 0
	Number of I2C Channels 1
	Typical Operating Supply Voltage 2.3 → 5.5 V
	Number of USART Channels 1
	Minimum Operating Temperature -40 °C
	Number of ADC Units 1
	Width 5.6mm
	Instruction Set Architecture RISC
	ADCs 12 x 10 bit
	Program Memory Type Flash
	Maximum Operating Temperature +85 °C
	Length 7.5mm
	Height 1.85mm
	Number of LIN Channels 0
	Pulse Width Modulation 1(ECCP)
	Number of Ethernet Channels 0
	Dimensions 7.5 x 5.6 x 1.85mm
	Number of PCI Channels 0

Datasheet

PIC18F1xK22 8-Bit Flash Microcontrollers

The PIC18F2x1x/4x1x family of microcontrollers are based on PIC18 architecture that offers a 31 level hardware stack and 75 instructions. These MCUs feature eXtreme Low Power technology, ideal for applications where low power consumption is vital.

Microcontroller Features

16 MIPS Max. CPU Speed
75 Instructions – 83 with Extended Instruction Set Enabled
31 Level Hardware Stack
Configurable Internal Oscillator – Selectable Frequency Range 16 MHz to 31 kHz
18 I/O Pins
Power-On Reset (POR)
Power-Up Timer (PWRT)
Oscillator Start-Up Timer (OST)
Brown-Out Reset (BOR)
Extended Watchdog Timer (WDT)
In-Circuit Serial Programming (ICSP)
In-Circuit Debug (ICD)

eXtreme Low-Power Features

Sleep Mode: 34 nA
Watchdog Timer: 460 nA
Timer1 Oscillator: 650 nA @ 32 kHz

Peripherals

10-bit Analogue-to-Digital Converter (ADC) – 12 Channels
Comparator Module
Voltage Reference Module
Three 16-bit Timers
One 8-bit Timer
One Enhanced Capture, Compare, PWM Module
Master Synchronous Serial Port (MSSP) Module with SPI and I²C
Enhanced Addressable Universal Synchronous Asynchronous Receiver Transmitter (EUSART)
SR Latch Module
