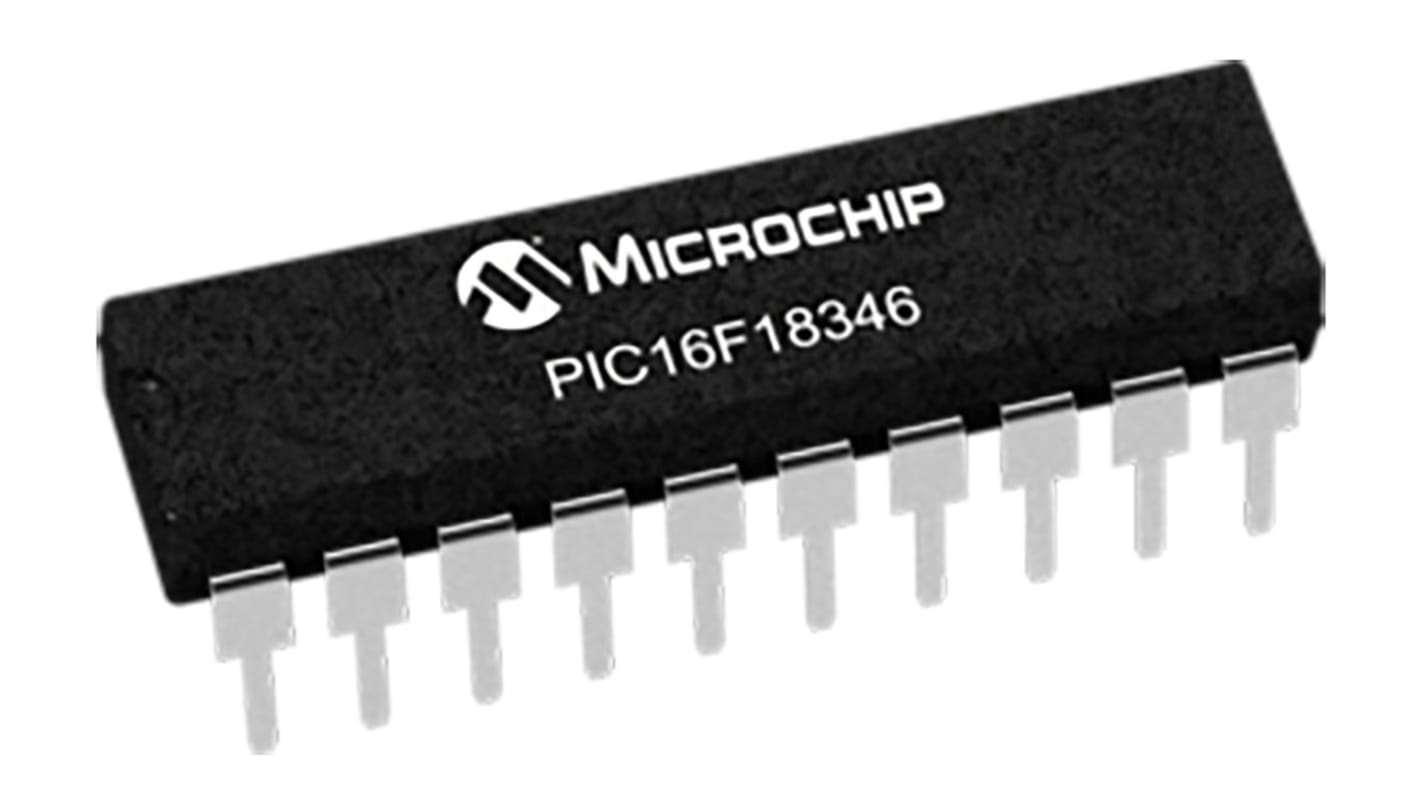

Microchip, 8bit PIC, PIC16 Microcontroller, 32MHz, 28 kB Flash, 20-Pin PDIP

ดู Microcontrollers ทั้งหมด
มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 แพ็ค แพ็คละ 5 ชิ้น)*

THB352.40

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB377.05

(รวมภาษีมูลค่าเพิ่ม)

Add to Basket
เลือกหรือพิมพ์จำนวน
มีในสต็อก
  • เพิ่มอีก 40 ชิ้นจะส่งได้หลังจากวันที่ 08 ธันวาคม 2568 ไปอีกประมาณ 7 วันทำการ
  • เพิ่มอีก 50 ชิ้นจะส่งได้หลังจากวันที่ 15 ธันวาคม 2568 ไปอีกประมาณ 7 วันทำการ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น
ต่อหน่วย
ต่อแพ็ค*
5 - 5THB70.48THB352.40
10 - 20THB69.83THB349.15
25 - 95THB68.924THB344.62
100 +THB68.032THB340.16

*ตัวบ่งบอกราคา / price indicative

ตัวเลือกบรรจุภัณฑ์ / Packaging Options :
RS Stock No.:
124-1556
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
PIC16F18346-I/P
ผู้ผลิต:
Microchip
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

Microchip

Family Name

PIC16

Package Type

PDIP

Mounting Type

Surface Mount

Pin Count

20

Device Core

PIC

Data Bus Width

8bit

Program Memory Size

28 kB

Maximum Frequency

32MHz

RAM Size

2 kB

USB Channels

0

Number of PWM Units

0

Number of SPI Channels

2

Number of CAN Channels

0

Number of USART Channels

1

Typical Operating Supply Voltage

2.3 → 5.5 V

Number of I2C Channels

2

Number of UART Channels

1

Instruction Set Architecture

RISC

Pulse Width Modulation

2 (2 x 10 bit)

ADCs

17 x 10 bit

Length

26.92mm

Number of ADC Units

1

Maximum Operating Temperature

+85 °C

Minimum Operating Temperature

-40 °C

Program Memory Type

Flash

Number of PCI Channels

0

Number of Ethernet Channels

0

Number of LIN Channels

1

Height

4.83mm

Width

0.28in

Dimensions

1.06 x 0.28 x 0.19in

Maximum Number of Ethernet Channels

0

PIC16F18325/18326/18345/18346 8-Bit Microcontrollers


The PIC16F range of Microcontrollers from Microchip are 8-bit MCUs that incorporate Microchip’s PIC® architecture in various pin and package options.

PIC16F18325/18345 Microcontrollers are based on Microchip’s Enhanced Mid-Range core and include new Low-Power features. IDLE and DOZE modes have been added along with Peripheral Module Disable, this allows peripherals to be removed from the power rail and clock tree for zero power leakage.

Microcontroller Features


8 MIPS Max. CPU Speed
49 Instructions
16 Level Hardware Stack
Interrupt Capability
Internal Oscillator
12 or 18 I/O Pins
Power-On Reset (POR)
Configurable Power-Up Timer (PWRTE)
Brown-Out Reset (BOR) and Low-Power Brown-Out Reset (LPBOR)
Extended Watchdog Timer (WDT)
In-Circuit Serial Programming (ICSP)
In-Circuit Debug (ICD)
Low voltage Programming (LVP)
Peripheral Pin Select (PPS)

Power-Saving Features


Peripheral Module Disable (PMD) – Ability to disable unused peripherals for minimal power consumption
SLEEP, IDLE and DOZE Low-Power Modes
Sleep mode: 40 nA @ 1.8 V (typical)
Watchdog Timer: 250 nA @ 1.8 V (typical)
Secondary Oscillator: 300 nA @ 32 kHz
Operating Current: 8 μA @ 32 kHz 1.8 V (typical)

Peripheral Features


10-bit Analogue-to-Digital Converter – 11 or 17 channels depending on model
5-Bit Digital-to-Analogue Converter (DAC)
Two Comparators (COMP)
Voltage Reference
Four Configurable Logic Cells (CLC)
Two Complementary Waveform Generators (CWG)
Four Capture/Compare/PWM (CCP) modules
Two 10-bit PWMs
Numerically Controlled Oscillator (NCO)
EUSART – RS-232, RS-485 and LIN compatible
Two Master Synchronous Serial Ports (MSSP) – I2C, SMBus, PMBus compatible
Data Signal Modulator (DSM)
Four 8-bit Timers with Hardware Limit Timer (HLT)
Three 16-bit Timers

For these non-cancellable (NC), and non-returnable (NR) products, Terms and Conditions apply.
