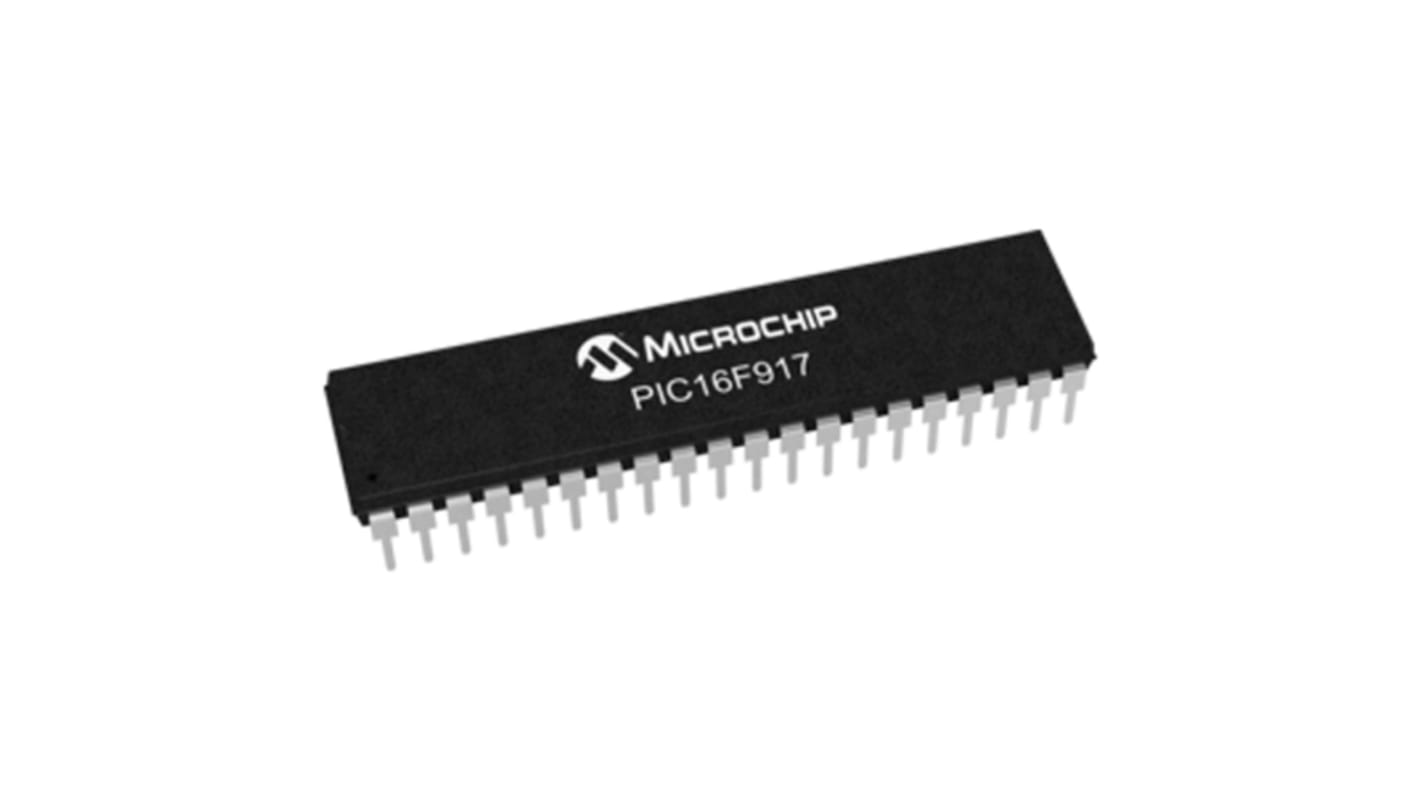

Microchip PIC16F917-I/P, 8 bit PIC, PIC16F Microcontroller, 40 MHz, 14kB FLASH, 40-Pin PDIP

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า

ดู Microcontrollers ทั้งหมด
มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 ชิ้น)*

THB188.45

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB201.64

(รวมภาษีมูลค่าเพิ่ม)

Add to Basket
เลือกหรือพิมพ์จำนวน
หมดสต็อกชั่วคราว
  • จะส่งได้หลังจากวันที่ 06 กุมภาพันธ์ 2569 ไปอีกประมาณ 7 วันทำการ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น
ต่อหน่วย
1 - 2THB188.45
3 - 4THB183.73
5 +THB180.91

*ตัวบ่งบอกราคา / price indicative

ตัวเลือกบรรจุภัณฑ์ / Packaging Options :
RS Stock No.:
149-590
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
PIC16F917-I/P
ผู้ผลิต:
Microchip
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

Microchip

Series

PIC16F

Product Type

Microcontroller

Package Type

PDIP

Mount Type

Through Hole

Pin Count

40

Device Core

PIC

Data Bus Width

8bit

Program Memory Size

14kB

Maximum Clock Frequency

40MHz

RAM Size

352bit

Maximum Supply Voltage

5.5V

Minimum Operating Temperature

-40°C

Maximum Expanded Memory Size

8bit

Number of Programmable I/Os

35

Maximum Power Dissipation Pd

800mW

Analogue Comparators

2

Maximum Operating Temperature

85°C

Standards/Approvals

No

Length

53.21mm

Height

4.95mm

Width

14.73 mm

Minimum Supply Voltage

2V

ADCs

8 x 10 Bit

Number of Timers

3

Automotive Standard

No

Instruction Set Architecture

RISC

Program Memory Type

FLASH

PIC16F913/914/916/917/946 8-Bit Flash Microcontrollers


The PIC16F range of microcontrollers from Microchip are 8-bit MCUs that incorporate Microchip’s PIC® architecture into a variety of pin and package options, from space efficient 14-pin devices to feature-rich 64-pin devices. Devices with Baseline, Mid-Range or Enhanced Mid-Range architecture are available with numerous different peripheral combinations, giving designers flexibility and choice for their applications.

The PIC16F913/914/916/917/946 family of microcontrollers is based upon Microchip’s Mid-Range core with an 8 level deep hardware stack and 35 instructions. These MCUs provide up to 5 MIPS, up to 14 Kbytes program memory, up to 352 bytes RAM and EEPROM of 256 bytes. On board is a configurable oscillator factory calibrated to ±1% accuracy.

Microcontroller Features


20 MHz Max. CPU Speed

35 Instructions

8 Level Hardware Stack

8 MHz Internal Oscillator – Selectable Output Range from 8 MHz to 31 kHz

24 I/O Pins – PIC16F913/916 Models

35 I/O Pins – PIC16F914/917 Models

53 I/O Pins – PIC16F946 Model Only

Power-On Reset (POR)

Brown-Out Reset (BOR)

Power-Up Timer (PWRT)

Oscillator Start-Up Timer (OST)

Watchdog Timer (WDT)

Programmable Low-Voltage Detect (PLVD)

In-Circuit Serial Programming (ICSP)

In-Circuit Debug (ICD)

Peripherals


Liquid Crystal Display (LCD) Module – PIC16F913/916 60 Segments, PIC16F914/917 96 Segments, PIC16F946 168 Segments

10-bit Analogue-to-Digital Converter (ADC) - PIC16F913/916 5 Channels, PIC16F914/917/946 8 Channels

Capture, Compare, PWM (CCP) Module – PIC16F913/916 x 1 Module, PIC16F914/917/946 x 2 Modules

Two Comparators

Two 8-bit Timers

One 16-bit Timer

Synchronous Serial Port (SSP) with I2C

Addressable Universal Synchronous Asynchronous Receiver Transmitter (AUSART)
