STMicroelectronics Evaluation Board Power Management Development Kit STEVAL-ISQ007V1

ดูหมวดหมู่นี้
ไม่พร้อมจำหน่ายในตอนนี้
ขออภัย เราไม่ทราบว่าสินค้านี้จะกลับมาในสต็อกเมื่อใด
RS Stock No.:
686-5305
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
STEVAL-ISQ007V1
ผู้ผลิต:
STMicroelectronics
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

STMicroelectronics

Kit Classification

Development Kit

Product Type

Microcontroller Development Tool

Kit Name

Evaluation Board

Technology

Power Management

Processor Family Name

TSC101

Processor Type

TSC101

Standards/Approvals

RoHS

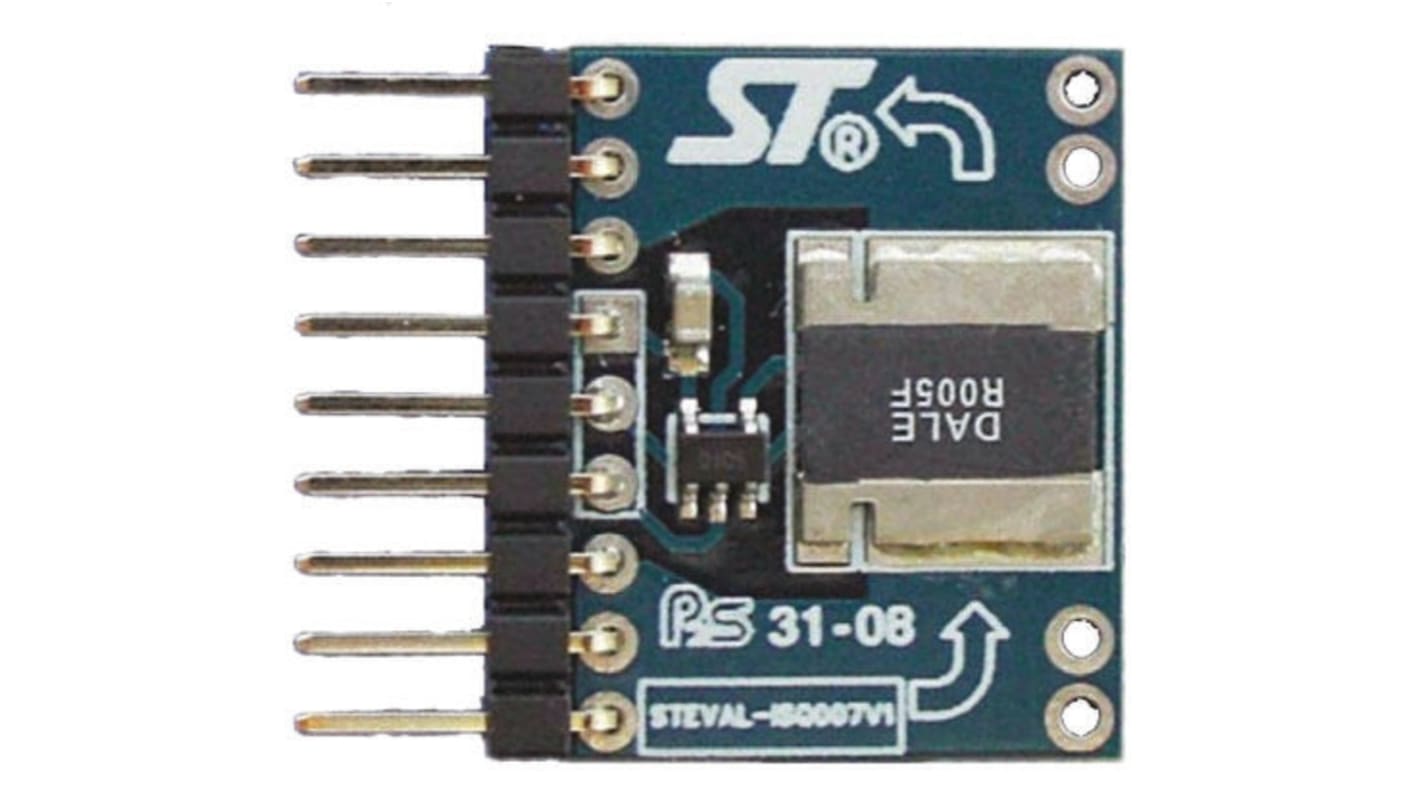

Evaluation Board for TSC101


This board is specifically designed for the TSC101 integrated circuit. The TSC101 measures a very small voltage drop across a high-side shunt resistor, and using an internally fixed gain, amplifies the difference into a ground-referenced output voltage.

Independent supply and input common-mode voltages

Wide common-mode operating range: +2.8 to +30V

Wide common-mode surviving range: -0.3 to +60V (load-dump)

Wide supply voltage range: +4 to +24V

Low current consumption: Icc max = 300μA

Internally fixed gain: 20V/V (TSC101A), 50V/V (TSC101B), 100V/V (TSC101C)

Buffered output

Current Sensing Amplifiers have a voltage output that is proportional to the volt drop across a very low value resistor, usually in a high-current power rail. Hence they measure the current flowing in that power rail.
