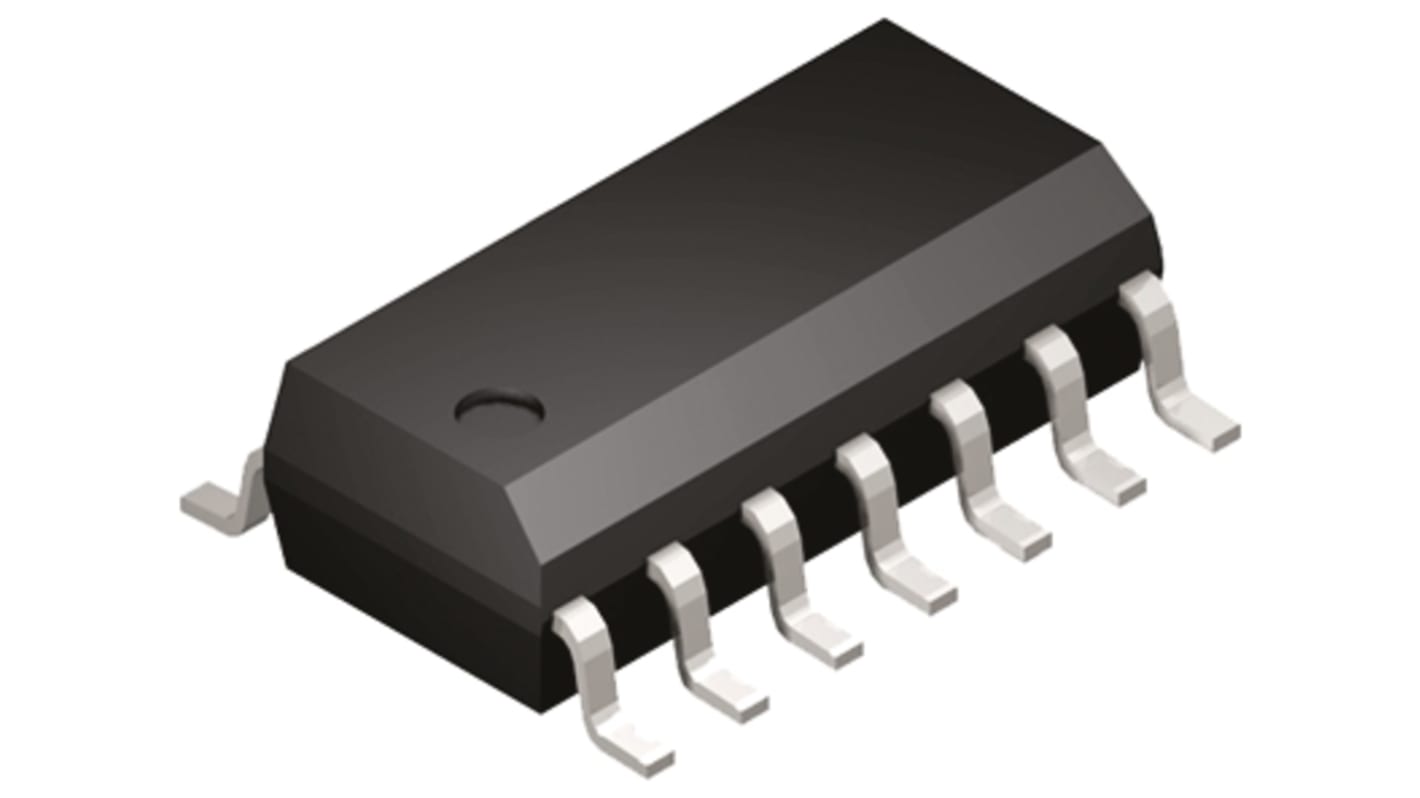

onsemi MC74HC02ADG, 4 2-Input NOR Logic Gate, 14-Pin SOIC
- RS Stock No.:
- 184-4272
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- MC74HC02ADG
- ผู้ผลิต:
- onsemi
รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า
มีส่วนลดเมื่อซื้อจำนวนมาก
ยอดรวมย่อย (1 หลอด หลอดละ 55 ชิ้น)*
THB706.42
(ไม่รวมภาษีมูลค่าเพิ่ม)
THB755.865
(รวมภาษีมูลค่าเพิ่ม)
ส่งฟรีหากซื้อเกิน ฿2,500.00
หมดสต็อกชั่วคราว
- 55 ชิ้นจะส่งได้หลังจากวันที่ 11 กุมภาพันธ์ 2569 ไปอีกประมาณ 7 วันทำการ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น | ต่อหน่วย | ต่อหลอด* |
|---|---|---|
| 55 - 495 | THB12.844 | THB706.42 |
| 550 - 1045 | THB12.33 | THB678.15 |
| 1100 + | THB11.816 | THB649.88 |
*ตัวบ่งบอกราคา / price indicative
- RS Stock No.:
- 184-4272
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- MC74HC02ADG
- ผู้ผลิต:
- onsemi
คุณสมบัติ / Specifications
ข้อมูลทางเทคนิค / Technical Data Sheets
Legislation and Compliance
รายละเอียดสินค้า / Product Details
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด | คุณลักษณะ | ค่า |
|---|---|---|
| Brand | onsemi | |
| Logic Function | NOR | |
| Product Type | Logic Gate | |
| Mount Type | Surface | |
| Number of Elements | 4 | |
| Number of Inputs per Gate | 2 | |
| Schmitt Trigger Input | No | |
| Package Type | SOIC | |
| Pin Count | 14 | |
| Logic Family | 74HC | |
| Input Type | CMOS | |
| Maximum High Level Output Current | 5.2mA | |
| Minimum Operating Temperature | -55°C | |
| Maximum Propagation Delay Time @ CL | 19ns | |
| Maximum Operating Temperature | 125°C | |
| Standards/Approvals | No | |
| Length | 8.75mm | |
| Maximum Supply Voltage | 6V | |
| Minimum Supply Voltage | 2V | |
| Width | 4 mm | |
| Height | 1.5mm | |
| Maximum Low Level Output Current | 5.2mA | |
| Automotive Standard | AEC-Q100 | |
| Output Type | LSTTL, CMOS | |
| เลือกทั้งหมด | ||
|---|---|---|
Brand onsemi | ||
Logic Function NOR | ||
Product Type Logic Gate | ||
Mount Type Surface | ||
Number of Elements 4 | ||
Number of Inputs per Gate 2 | ||
Schmitt Trigger Input No | ||
Package Type SOIC | ||
Pin Count 14 | ||
Logic Family 74HC | ||
Input Type CMOS | ||
Maximum High Level Output Current 5.2mA | ||
Minimum Operating Temperature -55°C | ||
Maximum Propagation Delay Time @ CL 19ns | ||
Maximum Operating Temperature 125°C | ||
Standards/Approvals No | ||
Length 8.75mm | ||
Maximum Supply Voltage 6V | ||
Minimum Supply Voltage 2V | ||
Width 4 mm | ||
Height 1.5mm | ||
Maximum Low Level Output Current 5.2mA | ||
Automotive Standard AEC-Q100 | ||
Output Type LSTTL, CMOS | ||
- COO (Country of Origin):
- PH
High-Performance Silicon-Gate CMOS. The MC74HC02A is identical in pinout to the LS02. The device inputs are compatible with standard CMOS outputs, with pullup resistors, they are compatible with LSTTL outputs.
Output Drive Capability: 10 LSTTL Loads
Outputs Directly Interface to CMOS, NMOS, and TTL
Operating Voltage Range: 2.0 to 6.0 V
Low Input Current: 1.0 mA
High Noise Immunity Characteristic of CMOS Devices
Chip Complexity: 40 FETs or 10 Equivalent Gates
Pb-Free Packages are Available
