onsemi, 4 2-Input NAND Logic Gate, 14-Pin SOIC
- RS Stock No.:
- 163-0586
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- MC74HC00ADR2G
- ผู้ผลิต:
- onsemi

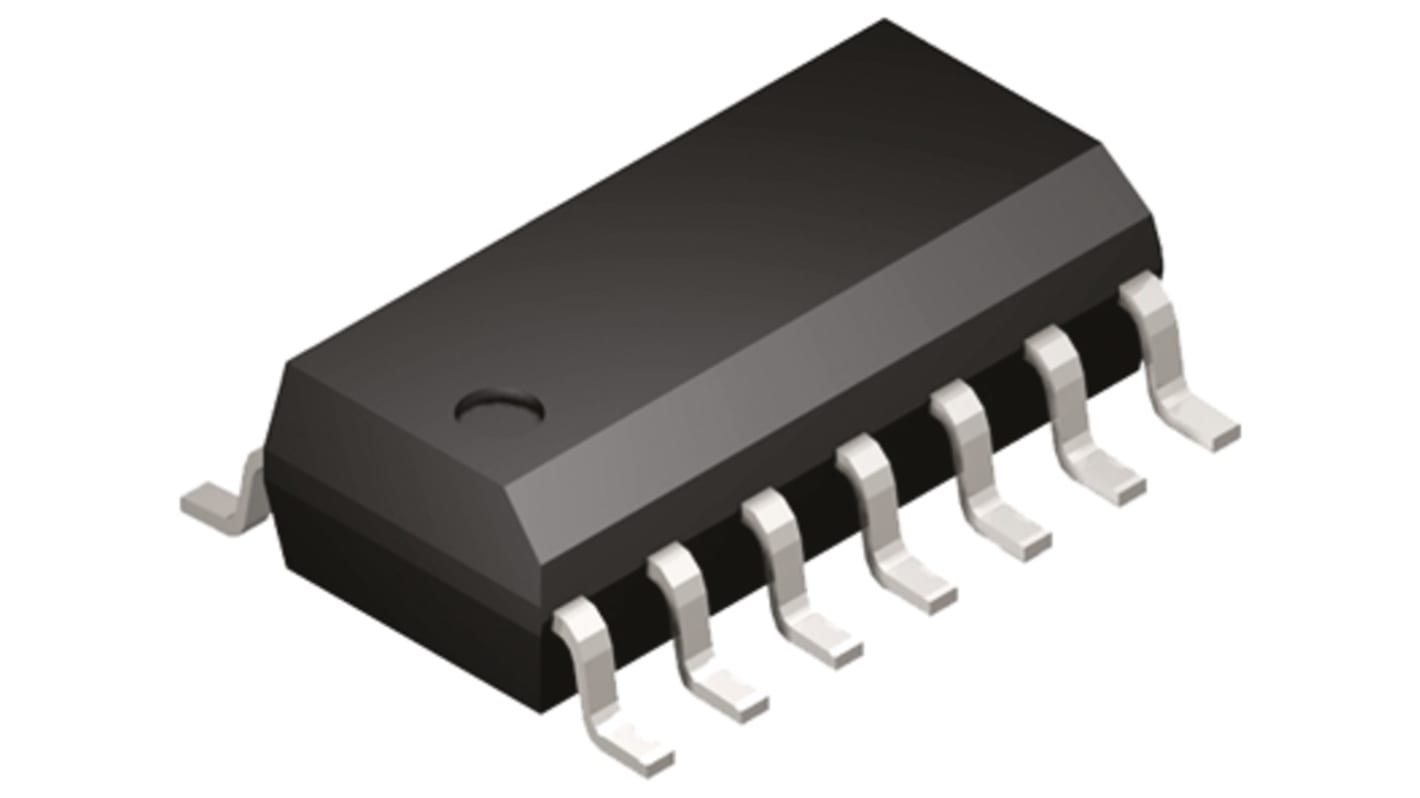

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า
มีส่วนลดเมื่อซื้อจำนวนมาก
ดูตัวเลือกการกำหนดราคาในการซื้อปริมาณมากยอดรวมย่อย (1 รีล รีลละ 2500 ชิ้น)*
THB12,042.50
(ไม่รวมภาษีมูลค่าเพิ่ม)
THB12,885.00
(รวมภาษีมูลค่าเพิ่ม)
ส่งฟรีหากซื้อเกิน ฿2,500.00
มีในสต็อก
- 2,500 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น | ต่อหน่วย | ต่อม้วน* |
|---|---|---|
| 2500 - 2500 | THB4.817 | THB12,042.50 |
| 5000 - 7500 | THB4.672 | THB11,680.00 |
| 10000 + | THB4.532 | THB11,330.00 |
*ตัวบ่งบอกราคา / price indicative
- RS Stock No.:
- 163-0586
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- MC74HC00ADR2G
- ผู้ผลิต:
- onsemi
คุณสมบัติ / Specifications
ข้อมูลทางเทคนิค / Technical Data Sheets
Legislation and Compliance
รายละเอียดสินค้า / Product Details
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด | คุณลักษณะ | ค่า |
|---|---|---|
| Brand | onsemi | |
| Product Type | Logic Gate | |
| Logic Function | NAND | |
| Mount Type | Surface | |
| Number of Elements | 4 | |
| Number of Inputs per Gate | 2 | |
| Schmitt Trigger Input | No | |
| Package Type | SOIC | |
| Pin Count | 14 | |
| Logic Family | LS | |
| Input Type | CMOS | |
| Maximum Propagation Delay Time @ CL | 19ns | |
| Maximum High Level Output Current | 5.2mA | |
| Minimum Operating Temperature | -55°C | |
| Maximum Operating Temperature | 125°C | |
| Standards/Approvals | No | |
| Maximum Supply Voltage | 6V | |
| Length | 8.75mm | |
| Minimum Supply Voltage | 2V | |
| Height | 1.5mm | |
| Maximum Low Level Output Current | 5.2mA | |
| Automotive Standard | AEC-Q100 | |
| Output Type | LSTTL | |
| เลือกทั้งหมด | ||
|---|---|---|
Brand onsemi | ||
Product Type Logic Gate | ||
Logic Function NAND | ||
Mount Type Surface | ||
Number of Elements 4 | ||
Number of Inputs per Gate 2 | ||
Schmitt Trigger Input No | ||
Package Type SOIC | ||
Pin Count 14 | ||
Logic Family LS | ||
Input Type CMOS | ||
Maximum Propagation Delay Time @ CL 19ns | ||
Maximum High Level Output Current 5.2mA | ||
Minimum Operating Temperature -55°C | ||
Maximum Operating Temperature 125°C | ||
Standards/Approvals No | ||
Maximum Supply Voltage 6V | ||
Length 8.75mm | ||
Minimum Supply Voltage 2V | ||
Height 1.5mm | ||
Maximum Low Level Output Current 5.2mA | ||
Automotive Standard AEC-Q100 | ||
Output Type LSTTL | ||
- COO (Country of Origin):
- PH
Quad 2 Input NAND Gate. High Performance Silicon Gate CMOS. The MC74HC00A is identical in pinout to the LS00. The device inputs are compatible with Standard CMOS outputs, with pullup resistors, they are compatible with LSTTL outputs.
Output Drive Capability: 10 LSTTL Loads
Outputs Directly Interface to CMOS, NMOS and TTL
Operating Voltage Range: 2 to 6 V
Low Input Current: 1 μA
High Noise Immunity Characteristic of CMOS Devices
Chip Complexity: 32 FETs or 8 Equivalent Gates
PbFree Packages are Available
