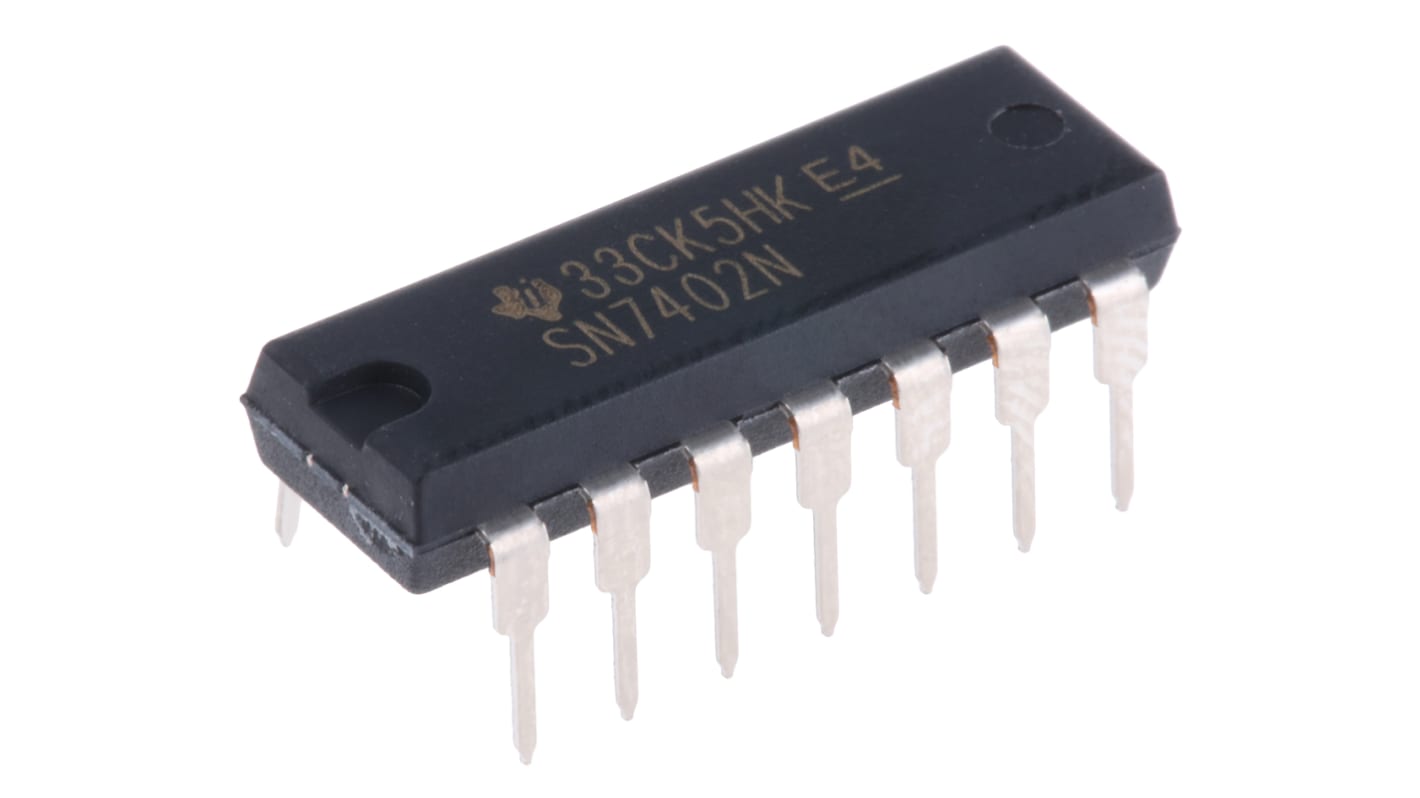

Texas Instruments SN7402N, Quad 2-Input NOR Logic Gate, 14-Pin PDIP
- RS Stock No.:
- 305-513P
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- SN7402N
- ผู้ผลิต / Manufacturer:
- Texas Instruments
ราคา / Price Each (Supplied in a Tube)**
THB151.97
(ไม่รวมภาษีมูลค่าเพิ่ม)
THB162.61
(รวมภาษีมูลค่าเพิ่ม)
* วันที่จัดส่งอาจเปลี่ยนแปลงได้ตามจำนวนสินค้าที่คุณเลือกหรือที่อยู่จัดส่งของคุณ
ฟรี ค่าจัดส่งสำหรับการสั่งซื้อมากกว่า THB2,500.00 (ไม่รวมภาษี)
ชิ้น | ต่อหน่วย |
---|---|
7 - 12 | THB151.97 |
13 + | THB149.63 |
**ตัวบ่งบอกราคา / price indicative
- RS Stock No.:
- 305-513P
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- SN7402N
- ผู้ผลิต / Manufacturer:
- Texas Instruments
เลือกทั้งหมด | คุณลักษณะ | ค่า |
---|---|---|
Brand | Texas Instruments | |
Logic Function | NOR | |
Mounting Type | Through Hole | |
Number of Elements | 4 | |
Number of Inputs per Gate | 2 | |
Schmitt Trigger Input | No | |
Package Type | PDIP | |
Pin Count | 14 | |
Logic Family | 74 | |
Maximum Operating Supply Voltage | 5.25 V | |
Maximum High Level Output Current | -0.4mA | |
Maximum Propagation Delay Time @ Maximum CL | 22 ns @ 5 V | |
Minimum Operating Supply Voltage | 4.75 V | |
Maximum Low Level Output Current | 16mA | |
Minimum Operating Temperature | 0 °C | |
Width | 6.35mm | |
Length | 19.3mm | |
Maximum Operating Temperature | +70 °C | |
Dimensions | 19.3 x 6.35 x 4.57mm | |
Height | 4.57mm | |
Propagation Delay Test Condition | 15pF | |
เลือกทั้งหมด | ||
---|---|---|
Brand Texas Instruments | ||
Logic Function NOR | ||
Mounting Type Through Hole | ||
Number of Elements 4 | ||
Number of Inputs per Gate 2 | ||
Schmitt Trigger Input No | ||
Package Type PDIP | ||
Pin Count 14 | ||
Logic Family 74 | ||
Maximum Operating Supply Voltage 5.25 V | ||
Maximum High Level Output Current -0.4mA | ||
Maximum Propagation Delay Time @ Maximum CL 22 ns @ 5 V | ||
Minimum Operating Supply Voltage 4.75 V | ||
Maximum Low Level Output Current 16mA | ||
Minimum Operating Temperature 0 °C | ||
Width 6.35mm | ||
Length 19.3mm | ||
Maximum Operating Temperature +70 °C | ||
Dimensions 19.3 x 6.35 x 4.57mm | ||
Height 4.57mm | ||
Propagation Delay Test Condition 15pF | ||
