Broadcom 1-Channel Isolation Amplifier, 8-Pin 5.5 V DIP

RS Stock No.:: 174-4179
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: HCPL-7800A-500E
ผู้ผลิต:: Broadcom

Broadcom 1-Channel Isolation Amplifier, 8-Pin 5.5 V DIP

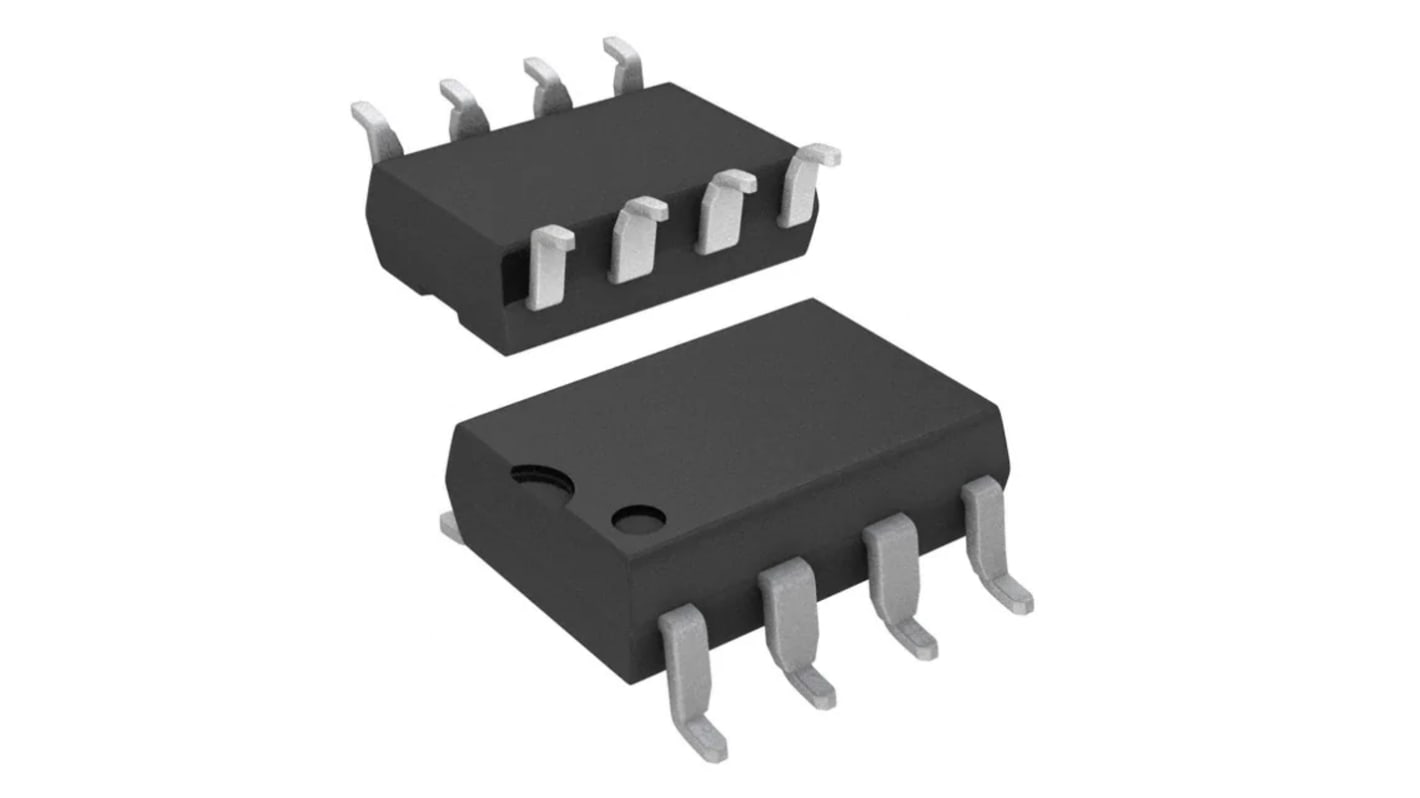

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า

มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 ชิ้น)*

THB463.25

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB495.68

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

มีในสต็อก

27 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
เพิ่มอีก 265 ชิ้นจะส่งได้หลังจากวันที่ 09 กุมภาพันธ์ 2569 ไปอีกประมาณ 7 วันทำการ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย
1 - 249	THB463.25
250 - 499	THB455.14
500 +	THB446.80

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 174-4179
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: HCPL-7800A-500E
ผู้ผลิต:: Broadcom

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	Broadcom
	Product Type	Isolation Amplifier
	Maximum Supply Voltage	5.5V
	Minimum Supply Voltage	5.5V
	Number of Channels	1
	Mount Type	Surface
	Package Type	DIP
	Pin Count	8
	Vos - Input Offset Voltage	0.3 mV
	CMRR - Common Mode Rejection Ratio	76dB
	Minimum Operating Temperature	-40°C
	Isolation Type	Optical
	Isolation Voltage	3750Vrms
	Maximum Operating Temperature	100°C
	Standards/Approvals	CSA, IEC/EN/DIN EN 60747-5-5, UL 1577
	Series	HCPL-7800A
	Height	3.56mm
	Length	9.8mm
	Width	6.35 mm
	Automotive Standard	No

	เลือกทั้งหมด
	Brand Broadcom
	Product Type Isolation Amplifier
	Maximum Supply Voltage 5.5V
	Minimum Supply Voltage 5.5V
	Number of Channels 1
	Mount Type Surface
	Package Type DIP
	Pin Count 8
	Vos - Input Offset Voltage 0.3 mV
	CMRR - Common Mode Rejection Ratio 76dB
	Minimum Operating Temperature -40°C
	Isolation Type Optical
	Isolation Voltage 3750Vrms
	Maximum Operating Temperature 100°C
	Standards/Approvals CSA, IEC/EN/DIN EN 60747-5-5, UL 1577
	Series HCPL-7800A
	Height 3.56mm
	Length 9.8mm
	Width 6.35 mm
	Automotive Standard No

COO (Country of Origin):: TH

The Broadcom series HCPL-7800A isolation amplifier family was designed for current sensing and voltage sensing in electronic motor drives. In a typical implementation, motor currents flow through an external resistor and the resulting analog voltage drop is sensed by the HCPL-7800A. A differential output voltage is created on the other side of the HCPL-7800A optical isolation barrier. This differential output voltage is proportional to the motor current and can be converted to a single-ended signal by using an op-amp.

15 kV/us Common-Mode Rejection at VCM = 1000 V

Compact, Auto-Insert able Standard 8-pin DIP Package

0.00025 V/V/ degrees C Gain Drift vs. Temperature

0.3 mV Input Offset Voltage

100 kHz Bandwidth

0.004% Nonlinearity

Worldwide Safety Approval:

UL 1577 (3750 Vrms/1 min.), CSA and IEC/EN/DIN EN 60747-5-2

Advanced Sigma-Delta (S-D) A/D Converter Technology

Fully Differential Circuit Topology

Options available are:

300 = Surface Mount Option

500 = Tape and Reel Packaging Option

Broadcom 1-Channel Isolation Amplifier, 8-Pin 5.5 V DIP
