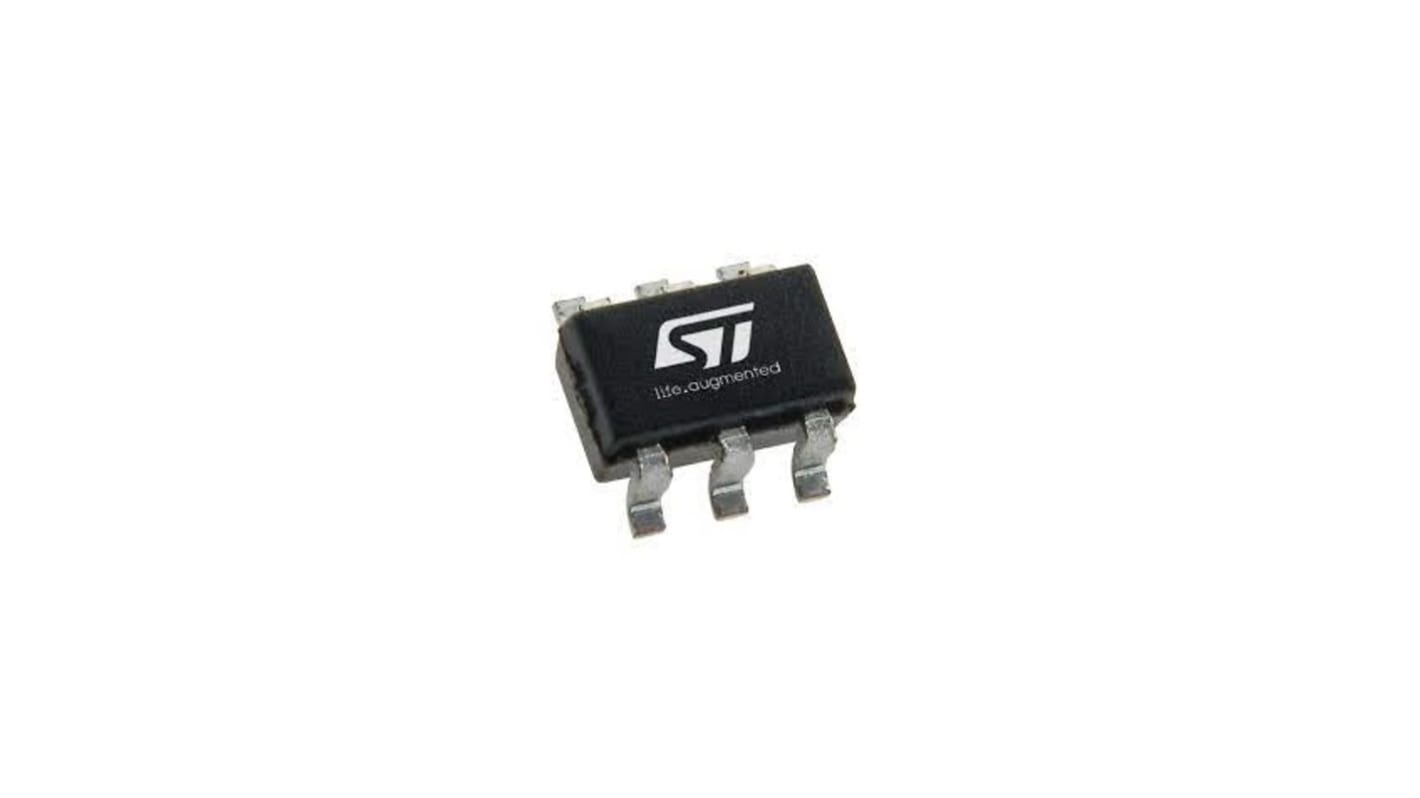

TSC215IYCT STMicroelectronics Current Sensing Amplifier Single 6-Pin SC-70-6

ไม่พร้อมจำหน่ายในตอนนี้
เราไม่ทราบว่าสินค้านี้จะกลับมาในสต็อกหรือไม่ RS ตั้งใจที่จะลบสินค้านี้ออกจากกลุ่มผลิตภัณฑ์ในเร็วๆ นี้
RS Stock No.:
234-8928
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
TSC215IYCT
ผู้ผลิต:
STMicroelectronics
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

STMicroelectronics

Power Supply Type

Single

Product Type

Current Sensing Amplifier

Minimum Supply Voltage

2.7V

Maximum Supply Voltage

26V

CMRR - Common Mode Rejection Ratio

105dB

Number of Channels

1

Supply Current

115μA

Mount Type

Surface

Package Type

SC-70-6

Pin Count

6

Minimum Operating Temperature

-40°C

GBP - Gain Bandwidth Product

60kHz

Standards/Approvals

Automotive grade, RoHS

Series

TSC21x

Height

1.4mm

Length

1.8mm

Maximum Operating Temperature

125°C

Automotive Standard

No

The STMicroelectronics TSC215 is a series of zerodrift current sense amplifiers that can sense current via a shunt resistor over a wide range of common mode voltages from -0.3 to +26 V, whatever the supply voltage is. They are available in three different versions, each of them having a different gain. The TSC21x are designed with a specific zero-drift architecture, which can achieve high precision.

Wide common mode voltage -0.3 to 26 V

2.7 to 26 V supply voltage

Telecom equipment

Gain error ±1% maximum

Offset drift 0.1 μV/°C maximum

Gain drift 20 ppm/°C maximum

Quiescent current 100 μA

QFN10 (1.8x1.4) and SC70-6
