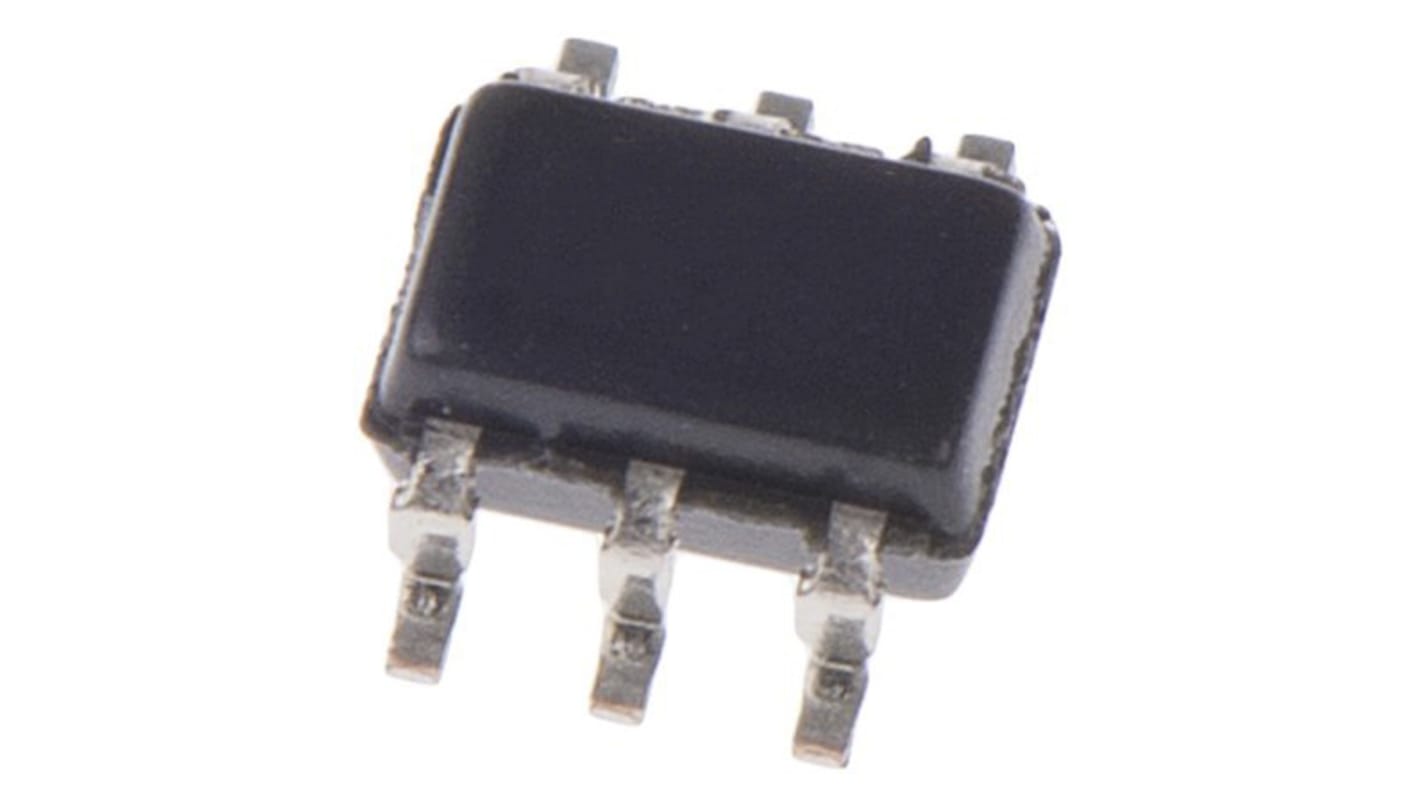

onsemi Rail to Rail Current Sensing Amplifier Single 6-Pin SC-70
- RS Stock No.:
- 185-8085
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- NCS199A3RSQT2G
- ผู้ผลิต:
- onsemi
รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า
มีส่วนลดเมื่อซื้อจำนวนมาก
ยอดรวมย่อย (1 รีล รีลละ 3000 ชิ้น)*
THB37,995.00
(ไม่รวมภาษีมูลค่าเพิ่ม)
THB40,656.00
(รวมภาษีมูลค่าเพิ่ม)
ส่งฟรีหากซื้อเกิน ฿2,500.00
มีในสต็อก
- เพิ่มอีก 3,000 ชิ้นจะส่งได้หลังจากวันที่ 15 ธันวาคม 2568 ไปอีกประมาณ 7 วันทำการ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น | ต่อหน่วย | ต่อม้วน* |
|---|---|---|
| 3000 - 3000 | THB12.665 | THB37,995.00 |
| 6000 - 9000 | THB12.285 | THB36,855.00 |
| 12000 + | THB11.917 | THB35,751.00 |
*ตัวบ่งบอกราคา / price indicative
- RS Stock No.:
- 185-8085
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- NCS199A3RSQT2G
- ผู้ผลิต:
- onsemi
คุณสมบัติ / Specifications
ข้อมูลทางเทคนิค / Technical Data Sheets
Legislation and Compliance
รายละเอียดสินค้า / Product Details
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด | คุณลักษณะ | ค่า |
|---|---|---|
| Brand | onsemi | |
| Product Type | Current Sensing Amplifier | |
| Power Supply Type | Single | |
| Minimum Supply Voltage | 2.2V | |
| Maximum Supply Voltage | 26V | |
| CMRR - Common Mode Rejection Ratio | 100dB | |
| Number of Channels | 1 | |
| Supply Current | 60μA | |
| Mount Type | Surface | |
| Package Type | SC-70 | |
| Pin Count | 6 | |
| GBP - Gain Bandwidth Product | 40kHz | |
| Minimum Operating Temperature | -40°C | |
| Width | 1.35 mm | |
| Series | NCS199 | |
| Height | 1mm | |
| Standards/Approvals | No | |
| Length | 2.2mm | |
| Automotive Standard | No | |
| Maximum Operating Temperature | 125°C | |
| Output Type | Rail to Rail | |
| เลือกทั้งหมด | ||
|---|---|---|
Brand onsemi | ||
Product Type Current Sensing Amplifier | ||
Power Supply Type Single | ||
Minimum Supply Voltage 2.2V | ||
Maximum Supply Voltage 26V | ||
CMRR - Common Mode Rejection Ratio 100dB | ||
Number of Channels 1 | ||
Supply Current 60μA | ||
Mount Type Surface | ||
Package Type SC-70 | ||
Pin Count 6 | ||
GBP - Gain Bandwidth Product 40kHz | ||
Minimum Operating Temperature -40°C | ||
Width 1.35 mm | ||
Series NCS199 | ||
Height 1mm | ||
Standards/Approvals No | ||
Length 2.2mm | ||
Automotive Standard No | ||
Maximum Operating Temperature 125°C | ||
Output Type Rail to Rail | ||
- COO (Country of Origin):
- MY
The NCS199A3R is a voltage output current shunt monitor (also called current sense amplifier) which can measure voltage across shunts at common-mode voltages from -0.3 to 26V, independent of supply voltage. The low offset of the zero-drift architecture enables current sensing across the shunt with maximum voltage drop as low as 10 mV full-scale. These devices can operate from a single +2.2 V to +26V power supply, drawing a maximum of 80μA of supply current, and are specified over the extended operating temperature range (-40°C to +125°C). Available in the SC70-6 package.
Wide common mode input range -0.3 V to 26 V
Low offset voltage ± 150 μV Max
Low Offset Drift: 0.5 μV/°C
Supply voltage range from 2.2 V to 26 V
High-Side Current Sensing for High Voltage Systems
Low Ohm value Current Sense Resistors
High accuracy over temperature leading to better power efficiency
Wide supply voltage range provides system flexibility
Current Sensing (High-Side/Low-Side)
Applications
Power Monitoring
Power Adapters
Feedback Control Loops
End Products
Fast Chargers - Smartphones
Telecom DC-DC Modules
E-Cigarettes
High End Computing/Servers
Wireless Charging
