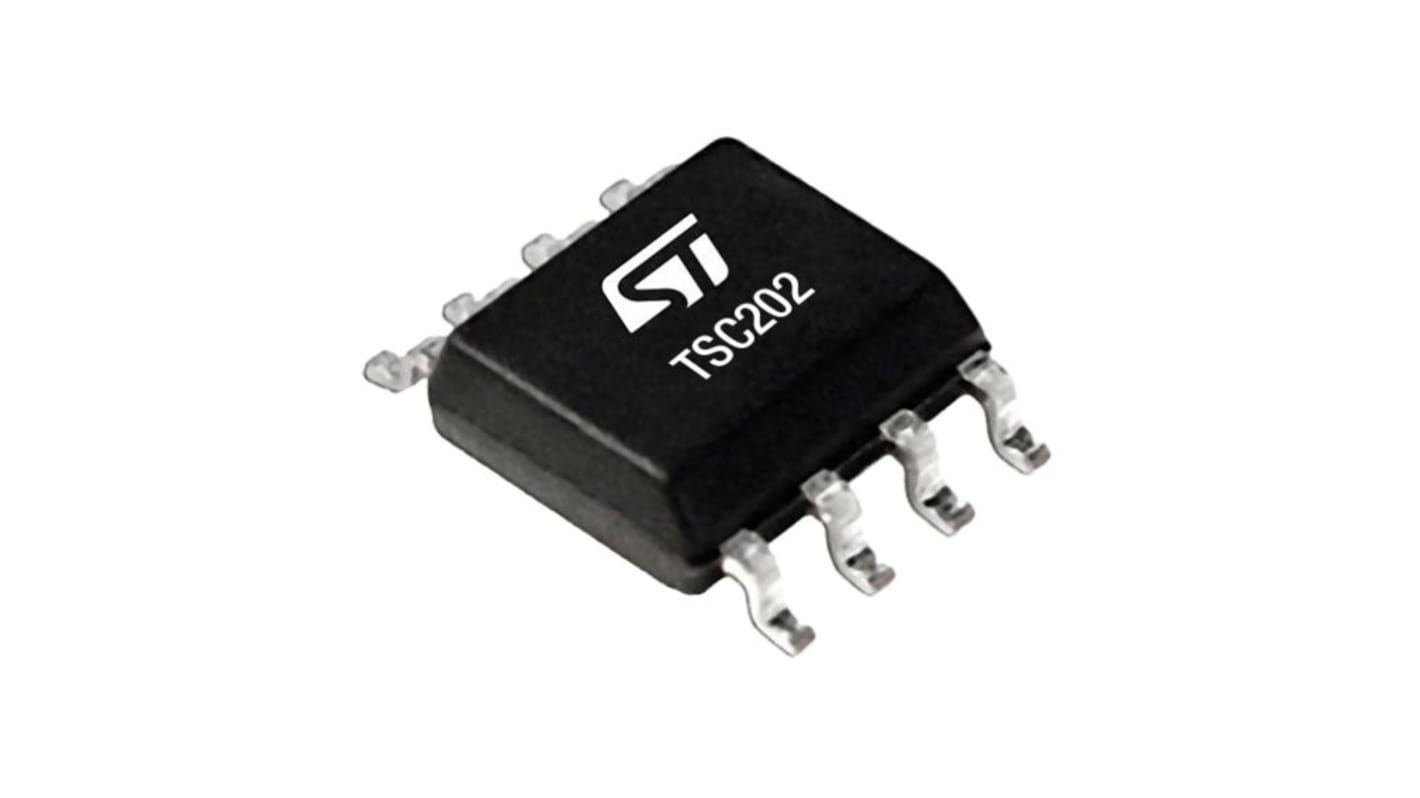

TSC202IDT STMicroelectronics Analogue Voltage Current Sensing Amplifier Single 8-Pin MiniSO8
- RS Stock No.:
- 151-806
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- TSC202IDT
- ผู้ผลิต:
- STMicroelectronics
รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า
มีส่วนลดเมื่อซื้อจำนวนมาก
ยอดรวมย่อย (1 ม้วน ม้วนละ 5 ชิ้น)*
THB482.02
(ไม่รวมภาษีมูลค่าเพิ่ม)
THB515.76
(รวมภาษีมูลค่าเพิ่ม)
ส่งฟรีหากซื้อเกิน ฿2,500.00
หมดสต็อกชั่วคราว
- 2,500 ชิ้นจะส่งได้หลังจากวันที่ 12 มกราคม 2569 ไปอีกประมาณ 7 วันทำการ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น | ต่อหน่วย | ต่อม้วน* |
|---|---|---|
| 5 - 45 | THB96.404 | THB482.02 |
| 50 - 95 | THB91.554 | THB457.77 |
| 100 - 495 | THB84.862 | THB424.31 |
| 500 - 995 | THB78.074 | THB390.37 |
| 1000 + | THB75.166 | THB375.83 |
*ตัวบ่งบอกราคา / price indicative
- RS Stock No.:
- 151-806
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- TSC202IDT
- ผู้ผลิต:
- STMicroelectronics
คุณสมบัติ / Specifications
ข้อมูลทางเทคนิค / Technical Data Sheets
Legislation and Compliance
รายละเอียดสินค้า / Product Details
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด | คุณลักษณะ | ค่า |
|---|---|---|
| Brand | STMicroelectronics | |
| Power Supply Type | Single | |
| Product Type | Current Sensing Amplifier | |
| Minimum Supply Voltage | 2.7V | |
| Maximum Supply Voltage | 18V | |
| CMRR - Common Mode Rejection Ratio | 80dB | |
| Number of Channels | 1 | |
| Supply Current | 1.8mA | |
| Package Type | MiniSO8 | |
| Pin Count | 8 | |
| GBP - Gain Bandwidth Product | 0.3MHz | |
| Minimum Operating Temperature | -40°C | |
| Standards/Approvals | RoHS | |
| Width | 1.1 mm | |
| Length | 3.2mm | |
| Series | TSC2020 | |
| Height | 5.12mm | |
| Maximum Operating Temperature | 125°C | |
| Output Type | Analogue Voltage | |
| Automotive Standard | AEC-Q100 | |
| เลือกทั้งหมด | ||
|---|---|---|
Brand STMicroelectronics | ||
Power Supply Type Single | ||
Product Type Current Sensing Amplifier | ||
Minimum Supply Voltage 2.7V | ||
Maximum Supply Voltage 18V | ||
CMRR - Common Mode Rejection Ratio 80dB | ||
Number of Channels 1 | ||
Supply Current 1.8mA | ||
Package Type MiniSO8 | ||
Pin Count 8 | ||
GBP - Gain Bandwidth Product 0.3MHz | ||
Minimum Operating Temperature -40°C | ||
Standards/Approvals RoHS | ||
Width 1.1 mm | ||
Length 3.2mm | ||
Series TSC2020 | ||
Height 5.12mm | ||
Maximum Operating Temperature 125°C | ||
Output Type Analogue Voltage | ||
Automotive Standard AEC-Q100 | ||
- COO (Country of Origin):
- MA
The STMicroelectronics Current Sense Amplifiers delivers an analog voltage output. It can sense current via a shunt resistor over a wide range of common mode voltages, from 16 to +80 V, whatever the supply voltage is. It integrate an open drain comparator with output latch function and an internal 0.6 V voltage reference connected to its input. The external resistor divider can then set the switching threshold.
Internal open drain comparator
Latching capability on comparator
High accuracy giving 3.5 % max error vs temperature
AEC Q100 qualified
