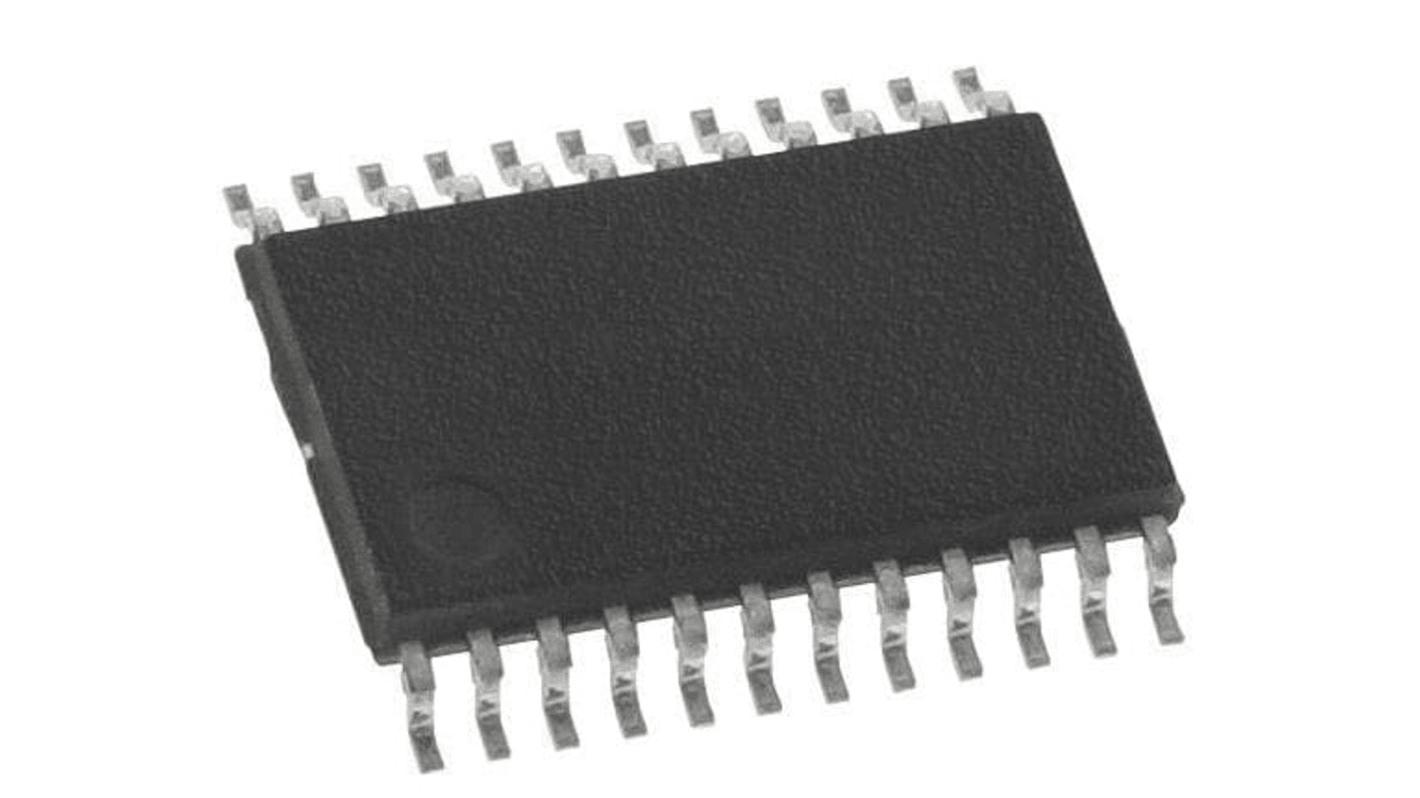

Renesas Electronics QS3384PAG8, Bus Switch, 24-Pin TSSOP

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า

ดู Bus Switches ทั้งหมด
ไม่พร้อมจำหน่ายในตอนนี้
เราไม่ทราบว่าสินค้านี้จะกลับมาในสต็อกหรือไม่ RS ตั้งใจที่จะลบสินค้านี้ออกจากกลุ่มผลิตภัณฑ์ในเร็วๆ นี้
ตัวเลือกบรรจุภัณฑ์ / Packaging Options :
RS Stock No.:
264-1319
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
QS3384PAG8
ผู้ผลิต:
Renesas Electronics
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

Renesas Electronics

Product Type

Bus Switch

Logic Family

CMOS/TTL

Mount Type

Surface

Maximum Quiescent Current

1.5mA

Minimum Supply Voltage

3.3V

Package Type

TSSOP

Pin Count

24

Maximum Supply Voltage

5V

Minimum Operating Temperature

-40°C

Maximum High Level Output Current

120mA

Maximum Propagation Delay Time @ CL

0.25ns

Maximum Operating Temperature

85°C

Standards/Approvals

No

Series

IDTQS3384

Automotive Standard

No

Bus Width

10bit

COO (Country of Origin):
TW
The Renesas Electronics QS3384 provides a set of ten high-speed CMOS, TTL-compatible bus switches. The low ON resistance of QS3384 allows inputs to be connected to outputs without adding propagation delay and without generating additional ground bounce. Two banks of 5 switches are controlled by independent Bus Enable (BE) signals.

Enhanced N channel FET with no inherent diode to Vcc

5Ω bidirectional switches connect inputs to outputs

Zero propagation delay, zero added ground bounce

Undershoot clamp diodes on all switch and control inputs
