RS PRO Synergy Audio CODEC Module Signal Conversion Development Tool

ดูหมวดหมู่นี้
ไม่พร้อมจำหน่ายในตอนนี้
เราไม่ทราบว่าสินค้านี้จะกลับมาในสต็อกหรือไม่ RS ตั้งใจที่จะลบสินค้านี้ออกจากกลุ่มผลิตภัณฑ์ในเร็วๆ นี้
RS Stock No.:
754-1974
ผู้ผลิต:
RS PRO
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

RS PRO

Product Type

Signal Conversion Development Tool

Standards/Approvals

RoHS

Kit Name

Synergy Audio CODEC

Kit Classification

Module

Featured Device

AudioCODEC

For Use With

AudioCODEC

Converter Type

Codec

COO (Country of Origin):
SI

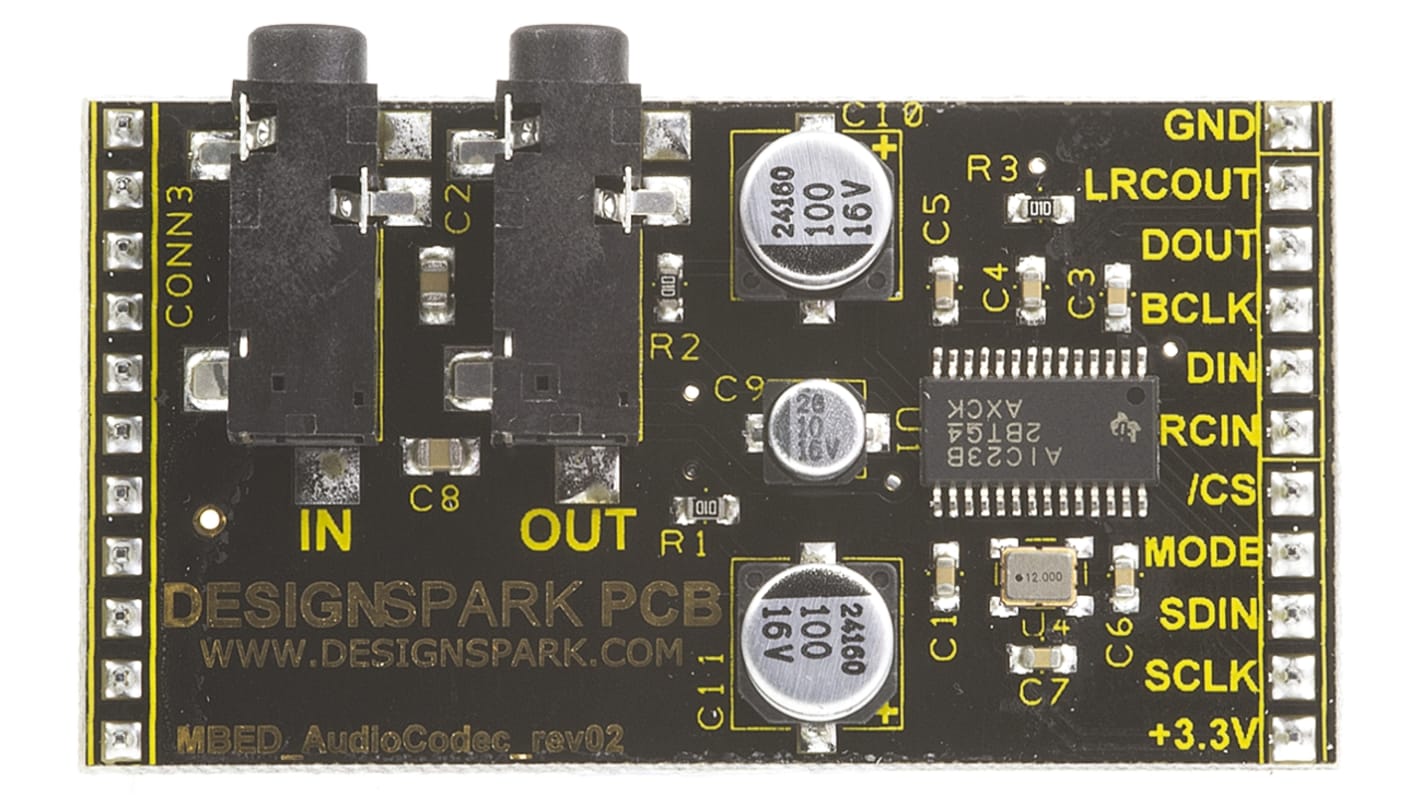

mbed Synergy Audio CODEC Module


The Synergy AudioCODEC module converts stereo analogue audio signals to and from a single digital signal utilizing the I2S protocol. It is designed to work with the mbed LPC1768 microcontroller module. The AudioCODEC module is packaged in a convenient form factor for rapid prototyping using the popular TLV320AIC23B audio CODEC chip from Texas Instruments. Using industry standard I2C/SPI for control and I2S for data transfer, the TLV320AIC23B is capable of both recording and playing back audio at a range of resolutions and sample rates. The AudioCODEC module plugs into the Synergy AnimatronicLab board or standard breadboards.

TLV320AIC23B audio CODEC device

90dB SNR Multibit Sigma-Delta ADC and 100dB SNR Multibit Sigma-Delta DAC

8kHz to 96kHz sampling frequency support

I2C & SPI-compatible serial port for control

Standard I2S, MSB or LSB justified data transfers

16/20/24/32-bit word lengths

3.5mm stereo line input and output jack sockets

Integrated programmable gain amplifier

Analogue stereo mixer for DAC and analogue bypass

Volume control with mute on input and output

Power supply: +3.3Vdc

Flexible power management under software control

Dimensions: 43 x 28mm
