STMicroelectronics Evaluation Board for L6563H, L6699 for Portable Computer Power Adapter

ดูหมวดหมู่นี้

ยอดรวมย่อย (1 ชิ้น)*

THB6,941.22

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB7,427.11

(รวมภาษีมูลค่าเพิ่ม)

Add to Basket
เลือกหรือพิมพ์จำนวน
ขาดตลาด
  • 2 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
สต็อกปัจจุบันของเรามีจำนวนจำกัด และซัพพลายเออร์ของเราคาดว่าสินค้าจะขาดแคลน
ชิ้น
ต่อหน่วย
1 +THB6,941.22

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:
196-1858
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
STEVAL-ISA138V1
ผู้ผลิต:
STMicroelectronics
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด

Brand

STMicroelectronics

For Use With

Portable Computer Power Adapter

Kit Classification

Evaluation Board

Featured Device

L6563H, L6699

Kit Name

Evaluation Board

COO (Country of Origin):
IT

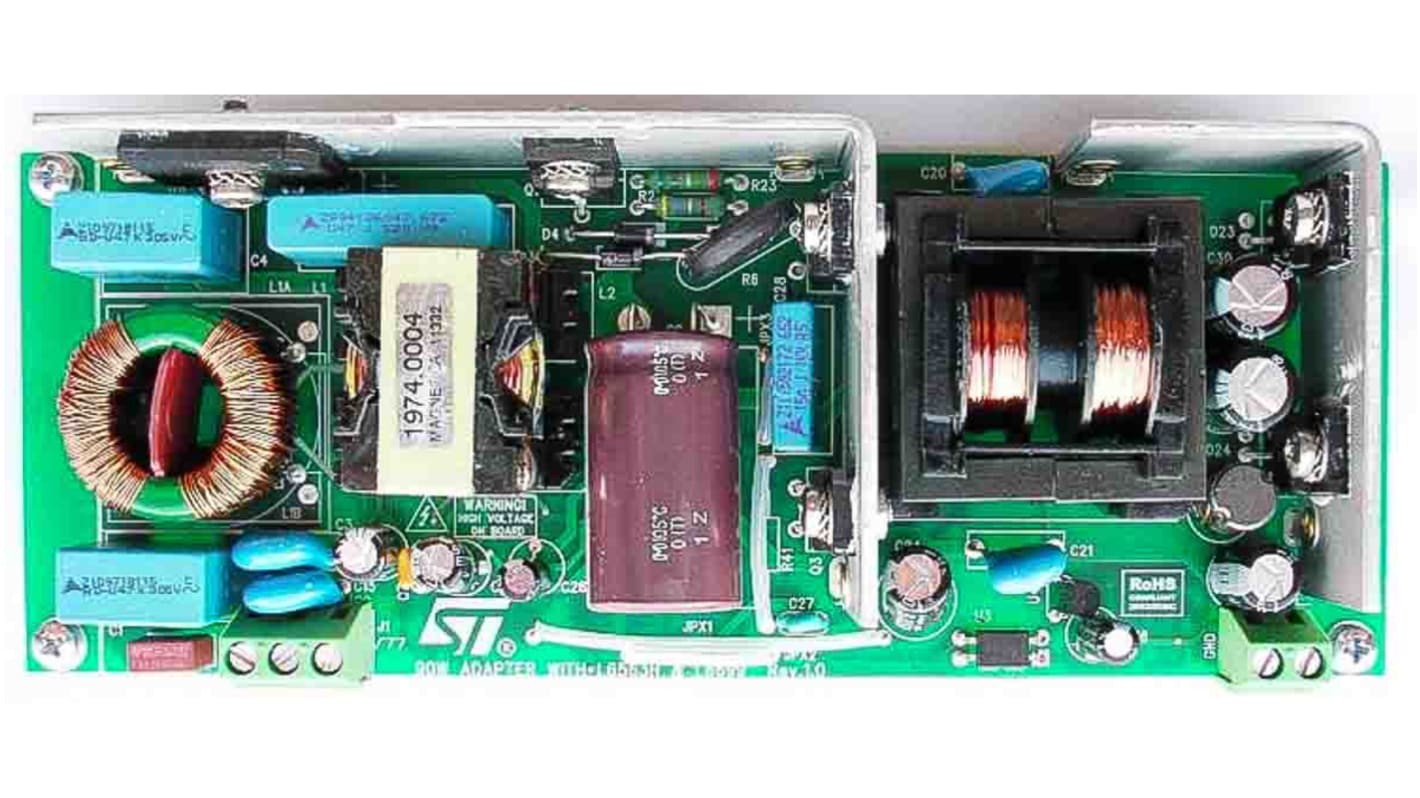

The STEVAL-ISA138V1 solution evaluation board is a 90 W, wide-range mains, power-factor corrected, AC-DC adapter. Its electrical specifications are tailored to a typical hi-end portable computer power adapter. The architecture is based on a two-stage approach: a front-end PFC pre-regulator based on the L6563H TM PFC controller and a downstream LLC resonant half bridge converter using the new L6699 resonant controller. Thanks to the chipset used, the main features of this design are very high overall efficiency and high efficiency even at light load. No load input power consumption is very low also, well within the international regulation limits.
The controller of the LLC stage is the L6699, integrating innovative functions such as self-adjusting adaptive dead-time, anti-capacitive mode protection and proprietary "safe-start" procedure to prevent hard switching at startup.
