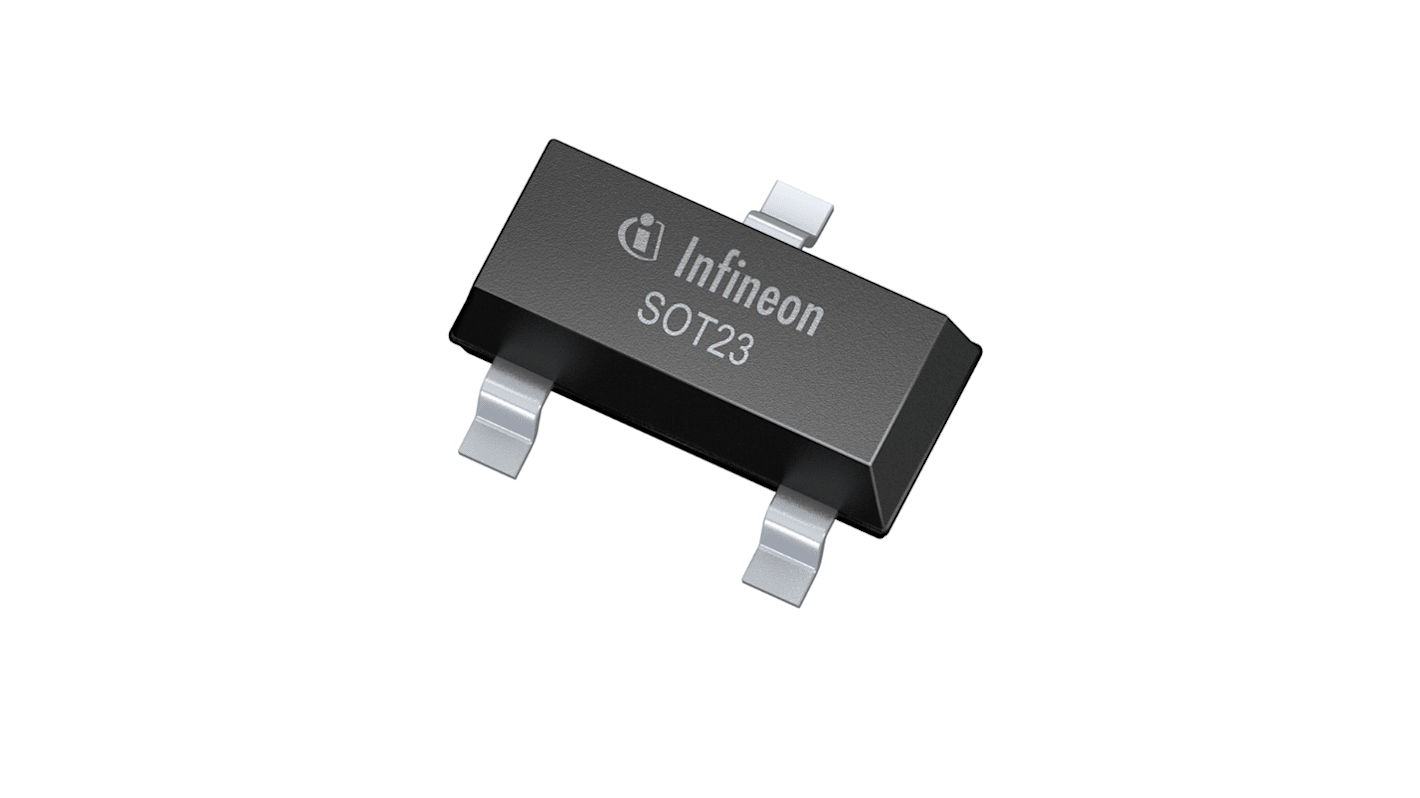

Infineon Surface Hall Effect Sensor 3 V 32 V, SOT-23, 3-Pin

RS Stock No.:: 223-8625
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: TLI49611MXTSA1
ผู้ผลิต:: Infineon

Infineon Surface Hall Effect Sensor 3 V 32 V, SOT-23, 3-Pin

รูปภาพประกอบสินค้าเป็นเพียงรูปภาพใกล้เคียงเท่านั้น กรุณาอ่านรายละเอียดสินค้า

มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 รีล รีลละ 3000 ชิ้น)*

THB27,390.00

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB29,310.00

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

มีในสต็อก

เพิ่มอีก 3,000 ชิ้นจะส่งได้หลังจากวันที่ 02 มีนาคม 2569 ไปอีกประมาณ 7 วันทำการ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย	ต่อม้วน*
3000 - 3000	THB9.13	THB27,390.00
6000 - 6000	THB8.778	THB26,334.00
9000 +	THB8.667	THB26,001.00

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 223-8625
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: TLI49611MXTSA1
ผู้ผลิต:: Infineon

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	Infineon
	Product Type	Hall Effect Sensor
	Sensor Type	Hall Effect
	Mount Type	Surface
	Magnetic Type	Bipolar
	Minimum Supply Voltage	3V
	Package Type	SOT-23
	Maximum Supply Voltage	32V
	Minimum Operating Temperature	-40°C
	Sensitivity	2mT
	Maximum Operating Temperature	125°C
	Pin Count	3
	Width	1.3 mm
	Standards/Approvals	RoHS
	Length	2.9mm
	Height	1mm
	Supply Current	1.6mA
	Automotive Standard	No

	เลือกทั้งหมด
	Brand Infineon
	Product Type Hall Effect Sensor
	Sensor Type Hall Effect
	Mount Type Surface
	Magnetic Type Bipolar
	Minimum Supply Voltage 3V
	Package Type SOT-23
	Maximum Supply Voltage 32V
	Minimum Operating Temperature -40°C
	Sensitivity 2mT
	Maximum Operating Temperature 125°C
	Pin Count 3
	Width 1.3 mm
	Standards/Approvals RoHS
	Length 2.9mm
	Height 1mm
	Supply Current 1.6mA
	Automotive Standard No

Datasheet - TLI49611MXTSA1

Infineon Hall Effect Sensor Switch, 32V Maximum Operating Supply Voltage, Surface Mount - TLI49611MXTSA1

This Hall Effect Sensor Switch is intended for effective magnetic field sensing in various applications. Utilising Hall Effect Technology, it functions efficiently across a broad voltage range, making it suitable for industrial and consumer electronics. Its compact form enables straightforward integration into existing systems, catering to the increasing need for high-performance sensors in automation and control settings.

Features & Benefits

• Operates with supply voltages from 3V to 32V

• Overvoltage capability up to 42V

• Low power consumption of only 1.6mA in active mode

• Built-in protection against overcurrent and overheating

• Stable magnetic thresholds for accurate switching behaviour

Applications

• Rotor position detection in motors

• requiring index counting

• Systems demanding high precision

• Automation projects for effective sensing

• Consumer electronics for functional enhancements

What is the minimum and maximum operating temperature range?

The optimal operating temperature is between -40°C and +125°C, making it suitable for challenging environments.

How should I connect the sensor to my circuit for best results?

Ensure connections follow the pin configuration, applying the correct supply voltage to achieve the desired output behaviour.

What is the significance of the overvoltage capability?

The overvoltage capability provides durability against voltage spikes, ensuring the device operates effectively under varied electrical conditions.

Is there a specific circuit design recommended for installation?

In certain configurations, incorporating a resistor in the application circuit is suggested to manage current and maintain the sensor's reliability.
