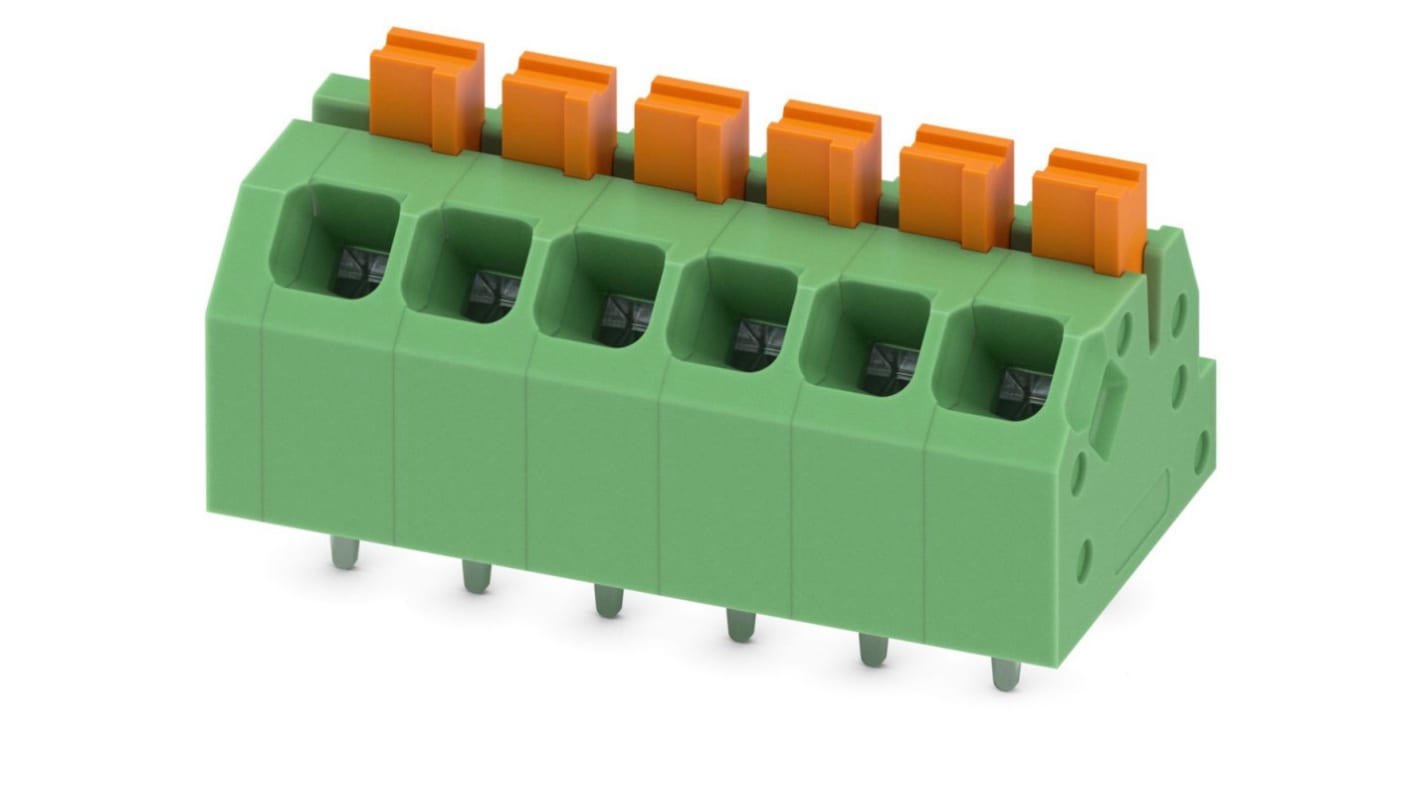

Phoenix Contact SPTAF 1/ 6-3.5-EL Series PCB Terminal Block, 6-Contact, 3.5mm Pitch, Wave Soldering, 1-Row, PCB

RS Stock No.:: 151-1312
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: 1862084
ผู้ผลิต:: Phoenix Contact

Phoenix Contact SPTAF 1/ 6-3.5-EL Series PCB Terminal Block, 6-Contact, 3.5mm Pitch, Wave Soldering, 1-Row, PCB

มีส่วนลดเมื่อซื้อจำนวนมาก

ยอดรวมย่อย (1 กล่อง กล่องละ 65 ชิ้น)*

THB4,322.50

(ไม่รวมภาษีมูลค่าเพิ่ม)

THB4,625.40

(รวมภาษีมูลค่าเพิ่ม)

ส่งฟรีหากซื้อเกิน ฿2,500.00

หมดสต็อกชั่วคราว

จะส่งได้หลังจากวันที่ 22 มกราคม 2569 ไปอีกประมาณ 7 วันทำการ

ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง

ชิ้น	ต่อหน่วย	ต่อกล่อง*
65 - 65	THB66.50	THB4,322.50
130 - 195	THB65.037	THB4,227.41
260 +	THB63.64	THB4,136.60

*ตัวบ่งบอกราคา / price indicative

RS Stock No.:: 151-1312
หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:: 1862084
ผู้ผลิต:: Phoenix Contact

คุณสมบัติ / Specifications

ข้อมูลทางเทคนิค / Technical Data Sheets

Legislation and Compliance

รายละเอียดสินค้า / Product Details

ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ

เลือกทั้งหมด	คุณลักษณะ	ค่า
	Brand	Phoenix Contact
	Number of Contacts	6
	Pitch	3.5mm
	Number of Rows	1
	Mounting Type	Wave Soldering
	Gender	Male
	Termination Method	PCB
	Type	PCB Terminal Block
	Current Rating	16A
	Body Orientation	Angled
	Colour	Green
	Voltage Rating	160 V
	Series	SPTAF 1/ 6-3.5-EL
	Length	11mm
	Depth	10.2mm
	Material	Polyamide
	Width	22.5mm

	เลือกทั้งหมด
	Brand Phoenix Contact
	Number of Contacts 6
	Pitch 3.5mm
	Number of Rows 1
	Mounting Type Wave Soldering
	Gender Male
	Termination Method PCB
	Type PCB Terminal Block
	Current Rating 16A
	Body Orientation Angled
	Colour Green
	Voltage Rating 160 V
	Series SPTAF 1/ 6-3.5-EL
	Length 11mm
	Depth 10.2mm
	Material Polyamide
	Width 22.5mm

ล็อกอินเพื่อดูโมเดล CAD

COO (Country of Origin):: DE

Phoenix Contact SPTAF 1/ 6-3.5-EL Series PCB Terminal Block, 6 Contacts, 16A Current Rating - 1862084

This PCB terminal block is designed for efficient and reliable connection solutions in electronic applications. With a pitch of 3.5mm and dual rows, this angled terminal block provides optimal space utilisation and is suitable for through-hole mounting. Constructed from durable polyamide, it ensures longevity and robust performance in various environments.

Features & Benefits

• Time-saving push-in connection eliminates the need for tools
• Defined contact force guarantees long-term stability
• Finger-operated release button allows for easy operation
• Compact design is ideal for space-restricted applications
• Integrated testing option simplifies quick diagnostics
• High current rating of 16A supports demanding electrical loads

Applications

• Used for connecting PCB components in automation systems
• Ideal for embedded in machinery
• Designed for reliable connections in electrical panels
• Suitable for use in industrial machinery and equipment

What is the maximum conductor cross-section this terminal block can accommodate?

It can accept solid conductors with a cross-section ranging from 0.2mm² to 1.5mm² and flexible conductors up to 1.5mm² as well, with variations for ferrules.

How is the terminal block mounted on the PCB?

This terminal block features through-hole mounting, making it easy to solder onto the PCB for a robust connection.

What dimensions should I consider for drilled holes in the PCB for this product?

The required hole diameter is 1.1mm, and the solder pin length is designed to fit securely, ensuring a stable connection on the PCB.

Is the terminal block compliant with any industry standards?

Yes, it complies with the EN-VDE standard, ensuring reliable performance and safety in electrical applications.
