ตัวกรองสัญญาณรบกวน เฟอร์ไรต์บีด (Ferrite Beads)
เฟอร์ไรต์บีด (Ferrite Bead) หรือที่เรียกกันว่า ลูกปัดเฟอร์ไรต์ หรือเม็ดเฟอร์ไรต์กรองสัญญาณ เป็นอุปกรณ์ประเภทพาสซีฟ (Passive Device) มีหน้าที่ช่วยลดสัญญาณรบกวนความถี่สูงในวงจรอิเล็กทรอนิกส์ โดยทำหน้าที่คล้ายตัวต้านทานความถี่สูง ซึ่งจะเปลี่ยนพลังงานสัญญาณรบกวนให้กลายเป็นความร้อนและระบายออกไป ช่วยให้วงจรทำงานได้เสถียรมากขึ้น
การทำงานของเฟอร์ไรต์บีดเป็นอย่างไร ?
การใช้งานเฟอร์ไรต์บีดมักจะต่อแบบอนุกรมกับรางจ่ายไฟ (Power Rail) และมักจะจับคู่กับตัวเก็บประจุหรือคาปาซิเตอร์ (Capacitors) ที่ต่อกราวนด์ทั้งสองด้านของเฟอร์ไรต์บีด เพื่อสร้างเครือข่ายวงจรกรองแบบ Low-Pass Filter ซึ่งการจัดวางแบบนี้ช่วยลดสัญญาณรบกวนความถี่สูงจากแหล่งจ่ายไฟและสายสัญญาณได้อย่างมีประสิทธิภาพ
เพื่อเพิ่มประสิทธิภาพและหลีกเลี่ยงปัญหา เช่น จุด Anti-Resonance Peaks ซึ่งเป็นความถี่ที่ค่าอิมพีแดนซ์ (Impedance) ของวงจรลดลงอย่างรวดเร็วหรือเกิดการสั่น จึงใช้เครื่องมือจำลอง เช่น SPICE เพราะเครื่องมือเหล่านี้ช่วยให้มั่นใจว่าเฟอร์ไรต์บีดและการจัดวาง PCB (PCB Layout) จะไม่ก่อให้เกิดการสั่นพ้องที่อาจลดประสิทธิภาพการกรองหรือขัดต่อข้อกำหนดเรื่องอิมพีแดนซ์
ประเภทของอุปกรณ์เฟอร์ไรต์บีด
1. High-Q Ferrite Beads
High-Q Ferrite Beads ใช้เป็นเรโซเนเตอร์ (Resonator) โดยเฉพาะในงานความถี่สูง แต่อย่าใช้ในวงจรที่ต้องการกรองหรือแยกแหล่งจ่ายไฟ เพราะอาจเกิดผลกระทบจากการสะท้อนของคลื่นความถี่
2. Low-Q Ferrite Beads (Absorptive Beads)
Low-Q Ferrite Beads หรือที่เรียกว่าลูกปัดเฟอร์ไรต์ดูดซับ (Absorptive Beads) เหมาะสำหรับการใช้งานกรองสัญญาณรบกวน โดยสามารถดูดซับสัญญาณแทรกสอดแม่เหล็กไฟฟ้าความถี่สูง (EMI) และเปลี่ยนเป็นความร้อนได้ จึงช่วยลดสัญญาณรบกวนได้อย่างมีประสิทธิภาพโดยไม่ก่อให้เกิดปัญหาการสะท้อนกลับ
ข้อดีของการใช้เฟอร์ไรต์บีด
การติดตั้งเฟอร์ไรต์บีด (Ferrite Bead) ในระบบอิเล็กทรอนิกส์มีข้อดีหลายประการที่ช่วยให้วงจรมีเสถียรภาพและปลอดจากสัญญาณรบกวนที่ไม่พึงประสงค์
1. ลดสัญญาณรบกวนความถี่สูง (EMI) ได้อย่างมีประสิทธิภาพ
เม็ดเฟอร์ไรต์กรองสัญญาณ ทำหน้าที่ดูดซับสัญญาณรบกวนที่มากับแหล่งจ่ายไฟหรือสายสัญญาณ และแปลงเป็นความร้อน ทำให้สัญญาณที่ส่งผ่านสะอาดขึ้น และป้องกันปัญหาคลื่นแทรก
2. ติดตั้งง่ายและต้นทุนต่ำ
ลูกปัดเฟอร์ไรต์ มีขนาดเล็ก ติดตั้งง่าย ทั้งแบบผ่านรูและแบบติดตั้งบนพื้นผิว ช่วยประหยัดต้นทุนในการออกแบบวงจรโดยไม่ต้องเพิ่มระบบกรองที่ซับซ้อน
3. เพิ่มโอกาสผ่านมาตรฐาน EMC
อุปกรณ์ที่ติดตั้งตัวกรองสัญญาณรบกวน Ferrite มีโอกาสผ่านการทดสอบความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) ได้ง่ายขึ้น ลดความเสี่ยงในการส่งออกหรือนำเข้าผลิตภัณฑ์
4. ยืดอายุการใช้งานของอุปกรณ์
การลด EMI ในวงจรช่วยป้องกันไม่ให้อุปกรณ์อิเล็กทรอนิกส์ภายในเกิดความเสียหายจากสัญญาณรบกวน ทำให้ระบบทำงานได้นิ่งและนานขึ้น
ตัวอย่างการใช้งานเฟอร์ไรต์บีดในอุตสาหกรรม
- **อุตสาหกรรมอิเล็กทรอนิกส์ : ** ใช้ลด EMI ความถี่สูงในแหล่งจ่ายไฟและวงจรดิจิทัล ช่วยให้สัญญาณนิ่งขึ้นและวงจรทำงานได้เสถียร
- **อุตสาหกรรมโทรคมนาคม : ** ติดตั้งในอุปกรณ์สื่อสารเพื่อกรองสัญญาณรบกวนในสายไฟและสายสัญญาณ RF เช่น ในโมเด็มหรือสถานีฐาน
- **คอมพิวเตอร์และไอที : ** พบได้ในสาย USB หรือสายจ่ายไฟของ PC, โน้ตบุ๊ก และอุปกรณ์ต่อพ่วง ช่วยลด EMI และป้องกันการรบกวนข้อมูล
- **เครื่องใช้ไฟฟ้า : ** ใช้กรองคลื่นรบกวนในวงจรภายในหรือสายไฟ เพื่อให้ผ่านมาตรฐาน EMC และลดสัญญาณรบกวนระหว่างอุปกรณ์ เช่น ในทีวี เครื่องเสียง หรือเกมคอนโซล
วิธีเลือกซื้อเฟอร์ไรต์บีดให้คุ้มค่า
พิจารณาความถี่ของสัญญาณรบกวน
เลือกเฟอร์ไรต์บีดที่ออกแบบมาสำหรับช่วงความถี่ที่ตรงกับปัญหาของระบบ เพื่อให้การกรองมีประสิทธิภาพสูงสุด
แรงดันและกระแสไฟฟ้าที่รองรับ
ต้องแน่ใจว่าแรงดันตกคร่อม (Voltage Drop) ไม่ทำให้ระบบไฟต่ำกว่าค่าที่อุปกรณ์ต้องการ
ประเภทของคาปาซิเตอร์ที่ใช้ร่วม
หลีกเลี่ยงการใช้เฟอร์ไรต์บีดกับคาปาซิเตอร์แบบ High-Q เพราะอาจเกิดการสั่นหรือสะท้อนในวงจร
เลือกเฟอร์ไรต์บีดที่มีราคาเหมาะสมกับการใช้งาน

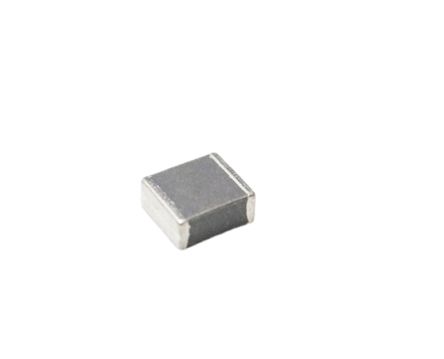

หากใช้ในงานทั่วไป เลือกลูกปัดเฟอร์ไรต์ราคาประหยัดได้ แต่ในกรณีที่ต้องการประสิทธิภาพสูง ควรเลือก Chip Ferrite Bead ราคาพรีเมียมจากแบรนด์ที่น่าเชื่อถือ
