STMicroelectronics LED Driver 7 bit PWM
- RS Stock No.:
- 193-1116
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- STEVAL-LLL002V1
- ผู้ผลิต:
- STMicroelectronics
ยอดรวมย่อย (1 ชิ้น)*
THB4,782.95
(ไม่รวมภาษีมูลค่าเพิ่ม)
THB5,117.76
(รวมภาษีมูลค่าเพิ่ม)
ส่งฟรีหากซื้อเกิน ฿2,500.00
มีสต็อกจำกัด
- 3 ชิ้นพร้อมจัดส่งจากคลังสินค้าต่างประเทศ
ต้องการสินค้าเพิ่มหรือไม่ ระบุจำนวนและคลิก ‘ตรวจสอบวันจัดส่ง’ เพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับสต็อกสินค้าและการจัดส่ง
ชิ้น | ต่อหน่วย |
|---|---|
| 1 + | THB4,782.95 |
*ตัวบ่งบอกราคา / price indicative
- RS Stock No.:
- 193-1116
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- STEVAL-LLL002V1
- ผู้ผลิต:
- STMicroelectronics
คุณสมบัติ / Specifications
ข้อมูลทางเทคนิค / Technical Data Sheets
Legislation and Compliance
รายละเอียดสินค้า / Product Details
ค้นหาผลิตภัณฑ์ที่คล้ายกันโดยเลือกคุณลักษณะอย่างน้อยหนึ่งรายการ
เลือกทั้งหมด | คุณลักษณะ | ค่า |
|---|---|---|
| Brand | STMicroelectronics | |
| Product Type | Display Driver | |
| Input Voltage | 12 to 24 V dc | |
| Sub Type | LED Driver | |
| Dimming Operation | 7 bit PWM | |
| Input Voltage Type | DC | |
| Operating Modes | GUI mode, Standalone mode (SAM), Bus Driven Mode (BDM) | |
| Series | STEVAL-LLL002V1 | |
| Standards/Approvals | RoHS and WEEE | |
| Number of Outputs | 12 | |
| Configuration | T-handle | |
| Primary Type | LED Driver | |
| เลือกทั้งหมด | ||
|---|---|---|
Brand STMicroelectronics | ||
Product Type Display Driver | ||
Input Voltage 12 to 24 V dc | ||
Sub Type LED Driver | ||
Dimming Operation 7 bit PWM | ||
Input Voltage Type DC | ||
Operating Modes GUI mode, Standalone mode (SAM), Bus Driven Mode (BDM) | ||
Series STEVAL-LLL002V1 | ||
Standards/Approvals RoHS and WEEE | ||
Number of Outputs 12 | ||
Configuration T-handle | ||
Primary Type LED Driver | ||
- COO (Country of Origin):
- IT

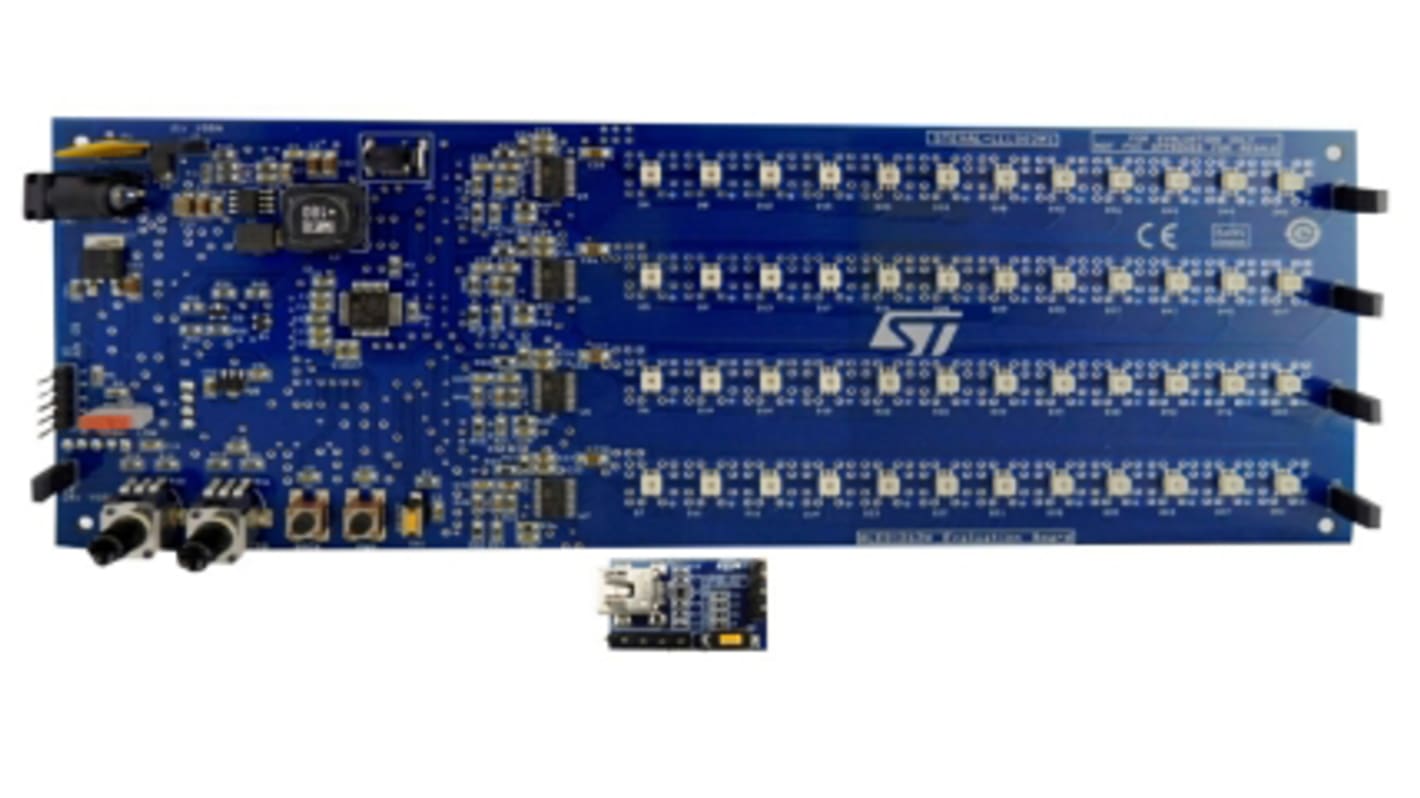

Kit consists of the STEVAL-LLL002M1 main board and the STEVAL-LLL002D1 USB-UART bridge.
It has been designed to test and evaluate ALED1262ZT performance.
The STEVAL-LLL002M1 is a LED array driver system evaluation board with local dimming and diagnostics for automotive applications. It is based on the ALED1262ZT 12-channel LED driver controlled through the STM8AF6266 microcontroller I²C interface.
The on-board A7986A DC-DC converter, accepting standard adapter input voltages with reverse polarity protection, provides the voltages and power for the board operation.
The STEVAL-LLL002V1 evaluation kit jumpers simulate LED open circuit faults and the 4-pin SWIM connector is used to debug and develop the STM8AF6266 microcontroller firmware.
The evaluation kit can operate in bus driven mode (BDM), standalone mode (SAM) and GUI mode.
