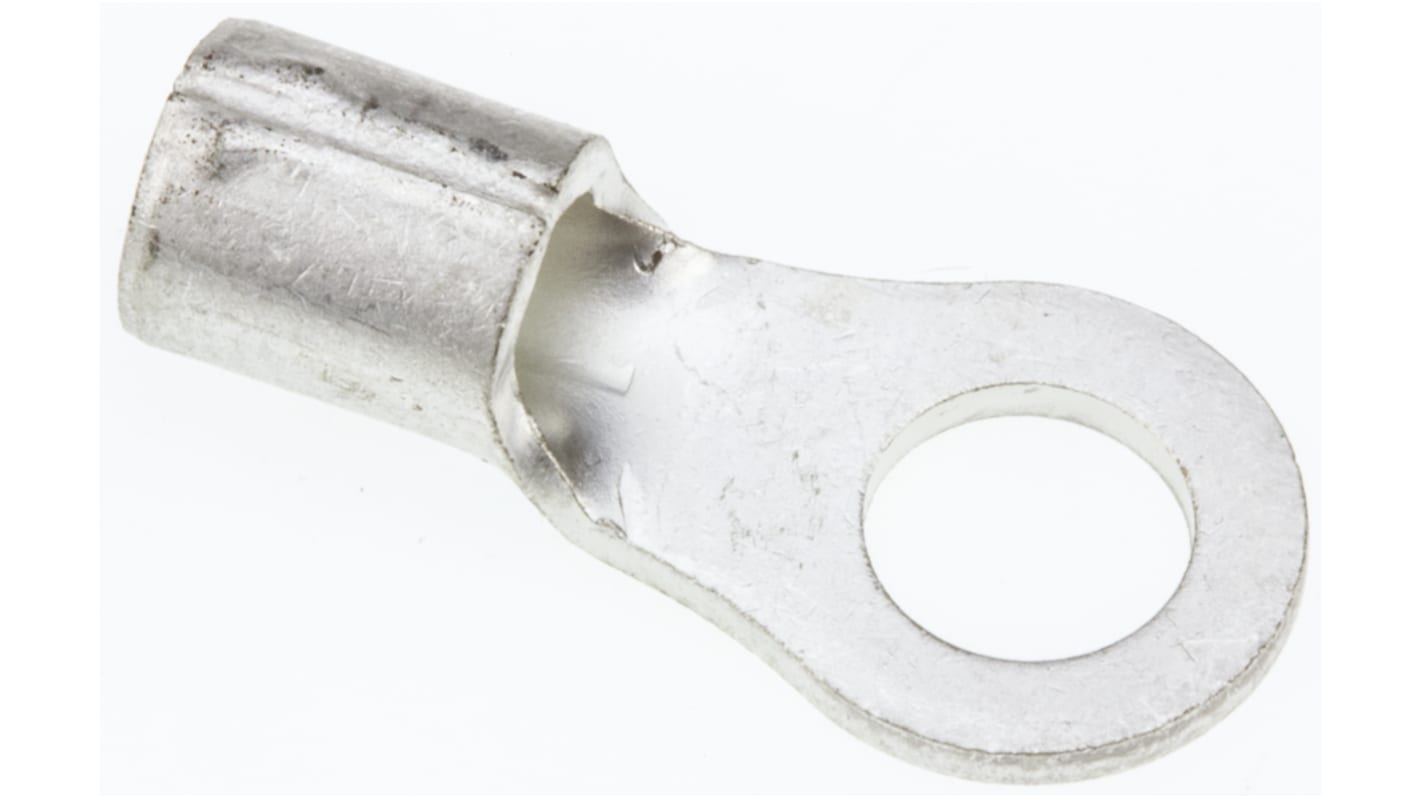

JST, R Uninsulated Ring Terminal, 5mm Stud Size, 2.6mm² to 6.6mm² Wire Size
- RS Stock No.:
- 166-7382
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- 5.5-5
- ผู้ผลิต / Manufacturer:
- JST
9500 มีของพร้อมจัดส่งภายใน (In stock for delivery within) 4-6 วันทำการ (working days)
เพิ่ม / Added
ราคา / Price Each (In a Box of 500)
THB5.337
(exc. VAT)
THB5.711
(inc. VAT)
| Units | Per unit | Per Box* |
| 500 + | THB5.337 | THB2,668.50 |
| *ตัวบ่งบอกราคา / price indicative | ||
- RS Stock No.:
- 166-7382
- หมายเลขชิ้นส่วนของผู้ผลิต / Mfr. Part No.:
- 5.5-5
- ผู้ผลิต / Manufacturer:
- JST
ข้อมูลทางเทคนิค / Technical Data Sheets
Legislation and Compliance
- COO (Country of Origin):
- ID
รายละเอียดสินค้า / Product Details
Uninsulated Crimp Ring Terminals, JST
A range of uninsulated crimp ring terminals from JST to suit stud sizes from 3 to 12mm and wire sizes from 0.2 to 10.5mm² (26 to 8 AWG). The terminals have butted seams and are made from tin-plated oxygen-free copper.
Note
JST part numbers Rxxx conform to JIS C2805
Standards
• UL Listed E42024
• CSA Certified LR20812
• CSA Certified LR20812
For products that are Customized and under Non-cancellable & Non-returnable, Sales & Conditions apply.
JST Terminals
คุณสมบัติ / Specifications
คุณสมบัติ | Value |
|---|---|
| Series | R |
| Insulation | Uninsulated |
| Outer Ring Diameter | 9.5mm |
| Inner Ring Diameter | 5.3mm |
| Maximum Wire Size mm² | 6.6mm² |
| Minimum Wire Size mm² | 2.6mm² |
| Minimum Wire Size AWG | 12AWG |
| Maximum Wire Size AWG | 10AWG |
| Stud Size | 5mm |
| Thickness | 1mm |
| Overall Length | 19.8mm |
